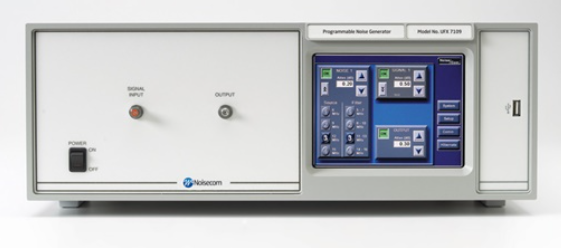

Noisecom UFX700A宽带AWGN噪声发生器
发布时间：2020-10-28 15:20:30 浏览：1905
Noisecom UFX700A宽带AWGN噪声发生器具有强大的单板计算机，具有灵活的体系结构，可以为高级测试系统创建复杂的自定义噪声信号。Noisecom UFX700A宽带AWGN噪声发生器多功能平台，可满足最苛刻的设计要求。精密零件提供高输出功率和出色的平面度，灵活的计算机结构允许控制多个衰减器、开关和滤波器组。
Noisecom UFX700A宽带AWGN噪声发生器标准射频配置包括宽带噪声源和噪声路径衰减器，最大衰减范围为127dB，相位为1dB。可以提供额外的衰减范围和相位。可选过滤器可以指定为低通、高通、带通或带阻组合。Noisecom UFX700A宽带AWGN噪声发生器与高级开关电路相结合，设计者可以创建多种路径组合。信号输出连接器可以位于前面板或后面板，便于客户从工作台或机架系统访问。信号合并器和信号衰减器(可选)允许独立控制噪音和信号路径，以便在误码率测试时更改信噪比。
Noisecom UFX700A宽带AWGN噪声发生器设备具有触摸屏TFT显示器、鼠标和键盘，用于手动控制或ATE远程控制的标准以太网。也可以使用可选的Ieee488.2 GPIB和RS232远程接口。
Noisecom UFX700A宽带AWGN噪声发生器的主要规范和功能
提供n型、BNC或SMA连接器
1 dB到127 dB衰减或0.1 dB阶段(可选)
信号路径衰减器(可选)
SP6T开关允许4个内部/外部过滤器路径
带通、低痛、痛苦或缺口过滤器
标准以太网或可选GPIB遥控器
后面板接口(可选)
深圳市立维创展科技是Noisecom的代理商，主要提供Noisecom的二极管和噪声源系列产品，产品原装原厂，价格优势，质量保证，并且部分产品型号原装库存，欢迎咨询。
详情了解Noisecom射频微波请点击：http://www.leadwaytk.com
或联系我们的销售工程师：0755-83050846 QQ: 3312069749
UFX7000A Series Output Characteristics |
Model | Frequency Band | Power | dBm / Hz (dBm) | Flatness (dB) | uV / root (Hz) |
UFX7101A | 10 Hz - 20 kHz | +13 | -30 | ±0.5 | 7071 |
UFX7103A | 10 Hz - 500 kHz | +13 | -44 | ±0.5 | 1414 |
UFX7105A | 10 Hz - 10 MHz | +13 | -57 | ±0.5 | 316 |
UFX7107A | 100 Hz - 100 MHz | +13 | -67 | ±0.75 | 100 |
UFX7108A | 100 Hz - 500 MHz | +10 | -77 | ±1.0 | 31.6 |
UFX7109A | 100 Hz - 1 GHz | +10 | -80 | ±1.5 | 22.4 |
UFX7110A | 100 Hz - 1.5 GHz | +10 | -82 | ±1.5 | 18.2 |
UFX7111A | 1 GHz - 2GHz | +10 | -80 | ±1.5 | 22.4 |
UFX7112A | 1 MHz - 2 GHz | 0 | -93 | ±2.0 | 5.01 |
UFX7113A | 10 MHz - 3 GHz | 0 | -95 | ±2.5 | 5.01 |
UFX7114A | 10MHz to 4 GHz | -7 | -103 | ±2.5 | 1.58 |
UFX7124A | 2 GHz - 4 GHz | -10 | -103 | ±2.0 | 1.58 |
UFX7116A | 10 MHz - 6 GHz | -12 | -110 | ±3.0 | 0.71 |
UFX7126A | 2 GHz - 6 GHz | -14 | -110 | ±2.5 | 0.71 |
UFX7128A | 10 MHz - 10 GHz | -17 | -117 | ±3.5 | 0.3251 |
UFX7218A | 2 GHz - 18 GHz | -20 | -122 | ±2.0 | 0.18 |
UFX7226A | 2 GHz - 26.5 GHz | -18 | -122 | ±3.0 | 0.18 |
UFX7240A | 2 GHz - 40 GHz | -20 | -126 | ±4.0 | 0.11 |
UFX7900A Series (1 Watt output) Output Characteristics |
Model | Frequency Band | Power | dBm/Hz | Flatness (dB) |
UFX7903A | 500 Hz - 500 kHz | +30 | -27 | ±2 |
UFX7905A | 500 Hz - 10 MHz | +30 | -40 | ±2 |
UFX7907A | 250 kHz - 100 MHz | +30 | -50 | ±2 |
UFX7908A | 1 MHz - 200 MHz | +30 | -53 | ±2 |
UFX7909A | 1 MHz - 300 MHz | +30 | -55 | ±2 |
UFX7910A | 2 MHz - 500 MHz | +30 | -57 | ±2 |
UFX7911A | 5 MHz - 1 GHz | +30 | -60 | ±3 |
