MegaPhase RFOrange®测试电缆至110 GHz

发布时间：2020-10-12 16:39:46     浏览：1363

MegaPhase RFOrange测试电缆是金标(我们称之为"橙色标准")，以达到测试电缆的最佳整体价值。无论您在实验室、生产环境还是在建造ATE，MegaPhase的测试电缆都可以在电缆的整个生命周期内提供长寿命和可重复的性能。MegaPhase提供各种连接器、定制长度、多种颜色和相位匹配。减少校准意味着较少的停机时间，使MegaPhase相位能够达到"每次测量的最小成本"。

MegaPhase基准行业标准

相位稳定

低驻波比

可重复

装甲

各种连接器

极大的灵活性

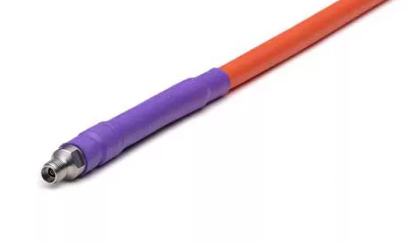

MegaPhase RFOrange®测试电缆.png

MegaPhase电气数据

最大频率：110千兆赫

阻抗：50Ω标称值

传播速度：

TM40 69%标称值

TM67 80%标称值

TM110 78.7%标称值

延时：

TM40 1.47纳秒/英尺（4.82纳秒/米）

TM67 1.27纳秒/英尺（4.167纳秒/米）

TM110 1.291纳秒/英尺（4.236纳秒/米）

介质耐压：

TM40 10 kV，60 Hz

TM67 60赫兹时为1.2千伏

TM110 60赫兹时为400伏

电容：

TM40 29.0华氏度/英尺（95.1华氏度/米）

TM67 25.4华氏度/英尺（83.3华氏度/米）

TM110 25.82华氏度/英尺（84.71华氏度/米）

MegaPhase机械数据

外径：0.285英寸（0.724厘米）

静态弯曲半径：1.5英寸（3.81厘米）

最高工作温度：-85°F至329°F（-65°C至165°）

TM40包括TM34、TM26、TM18、TM8、TM4

TM67包括TM50

TM110包括TM70

深圳市立维创展科技授权代理销售MegaPhase产品，主要提供MegaPhase产品的稳相电缆和电缆组件，并提供售后支持服务，欢迎咨询。

详情了解MegaPhase微波电缆请点击：http://www.leadwaytk.com/brand/40.html

或联系我们的销售工程师：0755-83050846   QQ: 3312069749
