Anaren延迟线的优势与作用

发布时间：2020-09-22 15:01:02     浏览：1981

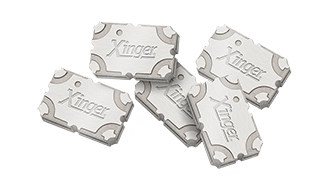

Anaren延迟线是0.3~2.7GHz放大器线性化应用的理想选择。Anaren采用多层传输线结构在延迟线表面安装延迟线。Anaren延迟线与其它延迟结构相比，Anaren延迟线结构使单位面积的延迟最大化。

Anaren的小尺寸设计使其适合于更长时间的延迟连接。Anaren延迟线还提供了一种低成本、高质量的替代传统同轴和过滤解决方案的方法。Anaren延迟线部件是在六种浸锡工艺中的六种符合RoHS要求的工艺中生产的。

深圳市立维创展科技是Anaren品牌的经销商，主要提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品，产品原装库存，极具价格优势，欢迎咨询

详情了解Anaren请点击：http://www.leadwaytk.com/brand/11.html

或联系我们的销售工程师：0755-83050846   QQ: 3312069749


零件号

频率（GHz）

功率（W）

回波损耗（dB）

插入损耗（dB / nS）

振幅平坦度（dBp-p）

平均延迟

共振频率（GHz）

XDL09-8-080S

0.8-1

1个

20

0.45

0.1

8.04±0.18

2-2.17

XDL09-9-204

0.8-0.9

1个

20

0.35

0.2

20.25±0.40

--

XDL09-9-224S

0.8-0.9

1个

20

0.32

0.15

22.6±0.30

0.92-0.98

XDL15-2-020S

0.3-2.7

1个

14

1.1

0.1

2.20±0.20

--

XDL15-3-030S

0.135-2.7

1个

212

1.5

--

2.85±0.30

--

XDL20-11-180S

0.8-0.9

1个

20

0.4

0.15

11.25±0.20

1.93-1.99

XDL20-3-050S

1.8-1.99

1个

20

0.6

0.3

4.80±0.1

2.11-2.17

XDL20-6-100S

0.869-1.9

1个

20

0.65

0.3

9.82±0.20

2.11-2.17

XDL20-7-115S

1.8-1.99

1个

20

0.55

0.1

11.45±0.30

1.87-1.94

XDL20-8-140S

1.8-1.99

1个

20

0.55

0.4

13.60±0.28

2-2.17

XDL21-7-110S

2.1-2.2

1个

20

0.55

0.1

11.0±0.20

1.89-1.96

XDL21-7-125S

0.8-0.9

1个

20

0.55

0.15

12.5±0.25

2-2.17
