Marki射频微波的Baluns和逆变器
发布时间：2020-09-09 16:22:37 浏览：2340
Marki专门从事宽带、微波频率不平衡变压器和巴伦变压器的测试和测量，以及高速模拟到数字转换器的应用。通过专有的设计和制造技术，Marki已经创造了世界上性能最高的不平衡变压器。
Baluns功能
极低幅相平衡
典型>25 dB共模抑制
1：1和1：2阻抗比
多倍频程带宽高达67 GHz
小型SMT封装
Marki公司成立于1991年，是世界上领先的宽带微波设备制造商。Marki目标是发明技术，使射频和微波工业能够更快地设计、简化生产、消除复杂性和打破性能障碍。
Marki的组装能力包括用于金/膜组装的精密引线和无铅焊料，以及引线连接，包括宽带、低转换损耗和高线性混频器、高方向性、低回波损耗耦合器和定向桥、平衡功率分配器和混合耦合器以及许多其他高质量产品。
深圳市立维创展科技是Marki的经销商，优势提供Marki毫米波产品现货服务，并提供技术支持，欢迎咨询。
详情了解Marki射频微波请点击：http://www.leadwaytk.com/brand/31.html
或联系我们的销售工程师：0755-83642657 QQ: 1369964087
测试与量测 |
|
|
|
|
|
|
|
|
模型 | 低频带[GHz] | 高频带[GHz] | 振幅平衡[dB] | 相平衡[度] | 作为模式转换器的总插入损耗[dB] | 共模抑制（dB） | S参数 | 模组 |
BAL-0003 | 0.0002 | 3 | 0.05 | 1个 | 5 | 45 | BAL-0003 | 525 |
BALH-0003 | 0.0002 | 3 | 0.1 | 1个 | 2 | 45 | BALH-0003 | 565 |
BAL-0006 | 0.0002 | 6 | 0.05 | 1个 | 5.5 | 40 | BAL-0006 | 585 |
BALH-0006 | 0.0002 | 6 | 0.1 | 1个 | 4 | 40 | BALH-0006 | 625 |
BAL-0010 | 0.0002 | 10 | 0.2 | 2 | 5.65 | 35 | BAL-0010 | 735 |
BALH-0010 | 0.0002 | 10 | 0.2 | 2 | 4 | 35 | BALH-0010 | 775 |
BAL-0106 | 1.2 | 6 | 0.1 | 2 | 2.5 | 38 | BAL-0106 | 545 |
BAL-0212 | 2.6 | 12 | 0.1 | 2 | 3 | 35 | BAL-0212 | 675 |
BAL-0520 | 5 | 20 | 0.2 | 3 | 3 | 30 | BAL-0520 | 785 |
BAL-0026 | 0.0003 | 26.5 | 0.5 | 3 | 4 | 30 | BAL-0026 | 1600 |
BAL-0036 | 0.0003 | 36 | 0.5 | 3 | 4.5 | 30 | BAL-0036 | 2350 |
BAL-0050 | 0.0003 | 50 | 0.7 | 4 | 4.5 | 28 | BAL-0050 | 2850 |

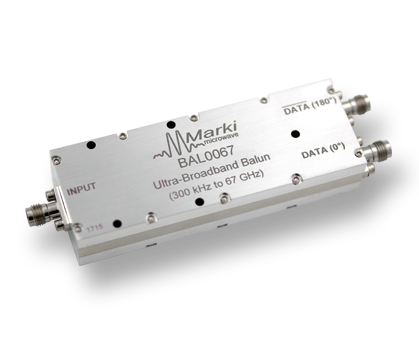

BAL-0067 | 0.0003 | 67 | 0.7 | 4 | 4.5 | 27 | BAL-0067 | 3250 |
表面贴装和裸模 |
|
|
|
|
|
|
|
|
模型 | 低频带[GHz] | 高频带[GHz] | 振幅平衡[dB] | 相平衡[度] | 作为模式转换器的总插入损耗[dB] | 共模抑制（dB） | S参数 | 表面贴装 |
BAL-0003SMG | 0.0005 | 3 | 0.3 | 3 | 5 | 35 | BAL-0003SMG | 104 |
BALH-0003SMG | 0.0005 | 3 | 0.2 | 2 | 3.5 | 35 | BALH-0003SMG | 114 |
BAL-0006SMG | 0.0005 | 6 | 0.4 | 3 | 5 | 30 | BAL-0006SMG | 114 |
BALH-0006SMG | 0.0005 | 6 | 0.2 | 3 | 3 | 30 | BALH-0006SMG | 124 |
BAL-0009SMG | 0.0005 | 9 | 0.6 | 5 | 5.5 | 26 | BAL-0009SMG | 148 |
BALH-0009SMG | 0.0005 | 9 | 0.8 | 5 | 3.5 | 25 | BALH-0009SMG | 158 |
MBAL-0104SM | 1个 | 4 | 0 | 2 | 3 | 33 | MBAL-0104SM | 30 |
BAL-0208SMG | 2 | 8 | 0.3 | 1个 | 3 | 34 | BAL-0208SMG | 41 |
BAL-0012SSG | 0.01 | 12 | 0.6 | 5 | 5 | 26 | BAL-0012SSG | 178 |
MBAL-0220SM | 2 | 20 | 0.25 | 3 | 6 | 30 | MBAL-0220SM | 150 |
BAL-0416SMG | 4 | 16 | 0.4 | 1个 | 3 | 35 | BAL-0416SMG | 52 |
BAL-0620SMG | 6 | 20 | 0.2 | 1个 | 3 | 34 | BAL-0620SMG | 73 |
MBAL-1440CH | 14 | 40 | 0.2 | 1.1 | 3 | 35 | MBAL-1440CH | -- |
MBAL-1445SM | 14 | 45 | 0.2 | 2 | 7 | 33 | MBAL-1445SM | 100 |
逆变器 |
|
|
|
|
|
|
|
|
模型 | 低频带[GHz] | 高频带[GHz] | 插入损耗[dB] | 上升/下降时间[ps] | S参数 | 模组 |
|
|
INV-0026 | 0.0001 | 26.5 | 2 | 13 | INV-0026 | 595 |
|
|
INV-0040 | 0.0001 | 40 | 2.5 | 13 | INV-0040 | 745 |
|
|
INV-0065 | 0.0001 | 65 | 5 | 12 | INV-0065 | 895 |
|
|
