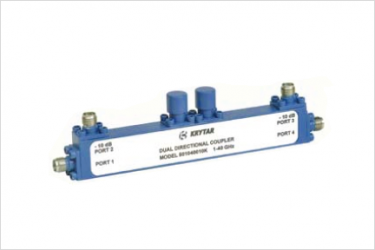

KRYTAR双向耦合器
发布时间：2020-09-02 16:21:29 浏览：1664
KRYTAR双向耦合器适用于需要外部电平、精确监测、信号混合或扫描传输和反射测量的系统应用。KRYTAR双向耦合器为许多应用提供了简单的解决方案，包括电子战(EW)、商用无线、SATCOM、雷达、信号监测和测量、天线波束形成和EMC测试环境。KRYTAR双向耦合器对于许多空间受限的应用，紧凑的尺寸使其成为KRYTAR双向耦合器的理想解决方案。
KRYTAR双向耦合器特征
1至40 GHz
10，16，30分贝耦合
低插入损耗和驻波比
深圳市立维创展科技是KRYTAR的经销商，提供KRYTAR产品的各系列耦合器、功率分配器、探测器、检测器、传感器和限幅器，产品原装进口，质量保证，价格优势，欢迎咨询。
详情了解KRYTAR双向耦合器请点击：http://www.leadwaytk.com/brand/9.html
或联系我们的工程师：0755-83642657 QQ: 1369964087
型号编号 | 频率最小值（GHz） | 最高频率 （GHz） | 标称耦合（dB） | 频率灵敏度（dB） | 插入损耗（最大dB） | 方向性（dB最小值） | 驻波比（最大值） | 额定功率(瓦) | 标准连接器（母） |
510050010 | 10 | 50 | 10±1.8 | ±1.0 | 3 | 10 | 1.8 | 20 | 2.4毫米 |
526550010 | 26.5 | 50 | 10±1.8 | ±1.0 | 3 | 10 | 1.8 | 20 | 2.4毫米 |
510046010 | 10 | 46 | 10±1.8 | ±1.0 | 2.8 | 10 | 1.8 | 20 | 2.4毫米 |
501040010 | 1 | 40 | 10±1.5 | ±2.00 | 2.20至20 GHz
2.80至40 GHz | 15 | 1.50至20 GHz 1.80至40 GHz | 20 | 2.4毫米 |
501040010K | 1 | 40 | 10±1.5 | ±2.00 | 2.20至20 GHz 2.80至40 GHz | 15 | 1.50至20 GHz 1.80至40 GHz | 20 | 2.92毫米 |
501040020 | 1 | 40 | 20±1.0 | ±1.5 | 2 | 15 | 1.8 | 20 | 2.4毫米 |
501040020K | 1 | 40 | 20±1.0 | ±1.5 | 2 | 15 | 1.8 | 20 | 2.92毫米 |
500520010 | 0.5 | 20 | 10±1.0 | ±1.85 | 3 | 12 | 1.4 | 20 | SMA |
500520020 | 0.5 | 20 | 20±1.2 | ±0.85 | 2 | 12 | 1.4 | 20 | SMA |
501820 | 1 | 20 | 10±1.0 | ±0.50 | 2.8 | 15 | 1.4 | 20 | SMA |
502020030 | 2 | 20 | 30±1.0 | ±0.80 | 1.3 | 14至12.4 GHz 12至20 GHz | 1.4 | 20 | SMA |
504020010 | 4 | 20 | 10±1.25 | ±0.80 | 2 | 15至12.4 GHz 12至20 GHz | 1.4 | 20 | SMA |
504020020 | 4 | 20 | 20±1.0 | ±0.8 | 1.25 | 15 | 1.4 | 20 | SMA |
504020030 | 4 | 20 | 30±1.0 | ±0.9 | 1 | 12 | 1.4 | 20 | SMA |
501822 | 2 | 18 | 10±1.5 | ±0.50 | 2 | 15 | 1.35 | 20 | SMA |
501818 | 2 | 18 | 16±1.0 | ±0.50 | 1.4 | 15 | 1.35 | 20 | SMA |
500508010 | 0.5 | 8 | 10±1.0 | ±0.60 | 2.3 | 15 | 1.35 | 20 | SMA |
502008020 | 2 | 8 | 20±0.5 | ±0.50 | 0.85 | 15 | 1.25 | 20 | SMA |
501004020 | 1 | 4 | 20±1.0 | ±0.5 | 0.7 | 20 | 1.2 | 20 | SMA |
