Cyntec电感器中功率扼流圈有什么特征？
发布时间：2020-08-05 14:05:21 浏览：2356
Cyntec（乾坤）是以电感和芯片式DC-DC电源模块为核心生产线的知名品牌，主要产品包括电感、功率模块、电阻并联传感器、PT传感器等。
Cyntec集成了模拟、磁性材料和生产工艺功能，设计了耐用可靠的电感。

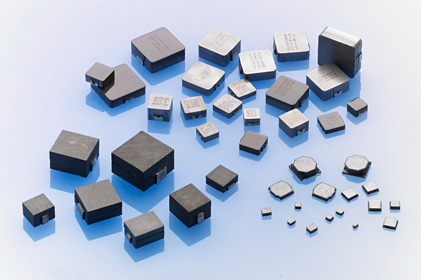

Cyntec开发了一系列的功率扼流圈。Cyntec拥有优良的材料和技术。Cyntec的功率扼流圈具有小型化至1608尺寸、超薄形状至0.6毫米、高ISAT和高功率效率的特点。
Cyntec功率扼流圈的特性
高性能(ISAT)是通过金属粉末压制铁芯来实现的。
薄型：最大厚度0.6mm
通过低DCR实现低损失
能够对应相应的高频
100%无铅(Pb)符合rohs标准
Cyntec功率扼流圈的应用领域有：智能手机、可穿戴设备、笔记本电脑、服务器、网络/电信等。深圳市立维创展科技授权代理经销Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。
详情了解Cyntec电源模块请点击：http://www.leadwaytk.com/brand/16.html
或联系我们的销售工程师：0755-83642657 QQ: 1596595568
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
HTEK12100F | 1.2 | 1 | 0.6 | 0.47 | 60〜72 | 2.1〜2.3 | 2.3〜2.5 |
SDEB12101T | 1.25 | 1个 | 1个 | 0.22〜10 | 50〜1500 | 0.32〜1.9 | 0.32〜2.4 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
HTEB16080F | 1.6 | 0.8 | 0.6 | 1.0〜1.5 | 283〜480 | 0.7〜1.0 | 0.9〜1.5 |
HTEK1608FE | 1.6 | 0.8 | 0.65 | 0.47〜1.0 | 70〜160 | 1.3〜2.0 | 1.8〜2.8 |
HTEH16080H | 1.6 | 0.8 | 0.8 | 0.47〜1.0 | 36〜110 | 1.8〜3.3 | 2.1〜3.4 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
HTEB20120F | 2 | 1.25 | 0.6 | 1 | 170〜200 | 1.0〜1.1 | 1.71〜1.90 |
HTEG20120G | 2 | 1.2 | 0.7 | 1 | 82〜98 | 2.3〜2.5 | 2.2〜2.4 |
HTEG2012FE | 2 | 1.2 | 0.65 | 1.0〜1.5 | 85〜180 | 1.4〜2.5 | 1.6〜2.4 |
HTEH20120H | 2 | 1.2 | 0.8 | 0.47〜2.2 | 26〜110 | 1.6〜3.9 | 1.9〜4.8 |
HTEK20121B | 2 | 1.2 | 1.2 | 0.47 | 22〜27 | 3.9〜4.3 | 4.0〜4.5 |
HTEP20120H | 2 | 1.2 | 0.8 | 0.47〜1.0 | 25〜50 | 3.1〜3.9 | 3.3〜4.8 |
HMLQ20121T | 2 | 1.2 | 1 | 0.47〜1.0 | 40〜120 | 1.6〜2.8 | 2.1〜4.1 |
HTEH20121T | 2 | 1.2 | 1 | 0.47 | 21〜25 | 4.2〜4.6 | 4.6〜5.1 |
SDEK20121T | 2 | 1.2 | 1个 | 0.47〜4.7 | 58〜654 | 0.63〜2.2 | 0.72〜3.1 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
HTEG20160H | 2 | 1.6 | 0.8 | 1 | 50〜60 | 2.8〜3.1 | 3.2〜3.6 |
HTEG2016FE | 2 | 1.6 | 0.65 | 0.47 | 42〜50 | 3.2〜3.6 | 4.0〜4.4 |
HTEH20160H | 2 | 1.6 | 0.8 | 1 | 29〜35 | 4.0〜4.4 | 3.6〜4.0 |
HMLQ20160H | 2 | 1.6 | 0.8 | 1.0〜2.2 | 83〜200 | 1.6〜2.7 | 1.8〜2.9 |
SDED20161T | 2 | 1.6 | 1个 | 0.24〜22 | 26.5〜2838 | 0.33〜4 | 0.40〜3.83 |
SDEM20161T | 2 | 1.6 | 1个 | 0.24〜10 | 20〜1010 | 0.63〜5 | 0.72〜6.1 |
HTEX20161T | 2 | 1.6 | 1 | 4.7〜10.0 | 210〜700 | 0.6〜1.5 | 0.8〜1.9 |
HTEK20161T | 2 | 1.6 | 1 | 1 | 35〜43 | 4.1〜4.5 | 4.2〜4.6 |
HMLQ20161T | 2 | 1.6 | 1 | 0.24〜2.2 | 18〜150 | 2.0〜5.1 | 2.45〜6.70 |
HMLQ20161B | 2 | 1.6 | 1.2 | 0.47〜1.0 | 20〜55 | 3.0〜5.1 | 3.85〜5.8 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
HMLQ25201T | 2.5 | 2 | 1 | 0.33〜2.2 | 16〜102 | 2.2〜5.5 | 3.0〜7.3 |
HTEH25200H | 2.5 | 2 | 0.8 | 4.7 | 150〜180 | 1.8〜2.0 | 1.5〜1.7 |
HTEH25201T | 2.5 | 2 | 1 | 1.0〜4.7 | 21〜130 | 2.0〜5.7 | 1.7〜5.5 |
HTEP25201T | 2.5 | 2 | 1 | 1 | 18〜25 | 5.2〜5.7 | 5.0〜5.5 |
HTEX25201T | 2.5 | 2 | 1 | 4.7〜10.0 | 200〜575 | 0.95〜1.60 | 1.30〜2.15 |
HMLQ25201B | 2.5 | 2 | 1.2 | 0.33〜3.3 | 14〜144 | 1.55〜6.40 | 1.95〜7.50 |
SDEM25201B | 2.5 | 2 | 1.2 | 0.47〜22 | 26〜1200 | 0.52〜4.5 | 0.68〜5.5 |
SDEM25201T | 2.5 | 2 | 1个 | 0.24〜22 | 19〜1200 | 0.45〜4.6 | 0.6〜7.0 |
SDET25200H | 2.5 | 2 | 0.8 | 0.47〜10 | 49〜1020 | 0.54〜2.8 | 0.5〜2.2 |
SDET25201B | 2.5 | 2 | 1.2 | 0.47〜22 | 24〜1050 | 0.46〜3.7 | 0.50〜3.9 |
SDET25201T | 2.5 | 2 | 1个 | 0.24〜22 | 29〜1574 | 0.31〜3.6 | 0.40〜4.6 |
HMLE25201D | 2.5 | 2 | 1.4 | 2.2〜4.7 | 69〜213 | 1.4〜2.5 | 1.7〜3.3 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
HMLQ32251T | 2.7 | 3.4 | 1 | 4.7 | 200〜240 | 1.5〜1.7 | 1.8〜2.0 |
HTEK32251B | 2.65 | 3.35 | 1.2 | 1.9 | 32〜38 | 4.0〜4.4 | 6.4〜7.1 |
HMLQ32251B | 2.7 | 3.4 | 1.2 | 0.47〜4.7 | 19〜195 | 1.55〜5.8 | 2.05〜8.2 |
SDER031B | 3 | 3 | 1.2 | 1.0〜47 | 52〜2385 | 0.39〜2.5 | 0.45〜3.35 |
SDER031T | 3 | 3 | 1 | 1〜33 | 62〜1632 | 0.45〜2.6 | 0.34〜2.9 |
SDET32251B | 3.2 | 2.5 | 1.2 | 1〜10 | 51〜488 | 0.72〜2.6 | 1〜3.5 |
SDET32251E | 3.2 | 2.5 | 1.5 | 1.5〜22.0 | 45〜1012 | 0.54〜2.50 | 0.81〜2.60 |
HMLE32251E | 2.7 | 3.4 | 1.5 | 0.47〜2.2 | 13〜88 | 3.7〜7.0 | 3.7〜8.1 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
CMLB041B | 4.45 | 4.75 | 1.2 | 0.47〜8.2 | 17.5〜480 | 1.3〜6.4 | 1.6〜7.4 |
CMLE042T | 4.45 | 4.75 | 2 | 0.36〜6.8 | 8.0〜148 | 2.35〜12.8 | 2.7〜11.0 |
HBLE042A | 4.3 | 4.3 | 2.1 | 0.24〜2.2 | 4.2〜28 | 6.0〜15.0 | 5.0〜14.0 |
HBLQ041T | 4.3 | 4.3 | 1 | 0.47〜10 | 17.5〜336 | 1.5〜7.5 | 1.65〜8.0 |
CMLB051B | 5.4 | 5.75 | 1.2 | 0.68〜6.8 | 22〜245 | 1.85〜6.6 | 2.2〜8.9 |
CMLE041B | 4.45 | 4.75 | 1.2 | 0.22〜6.8 | 7.2〜355 | 1.5〜13 | 2.3〜15.5 |
CMLS041B | 4.45 | 4.75 | 1.2 | 0.1〜2.2 | 5.2〜103 | 2.9〜15 | 4.7〜25 |
HBLE041B | 4.3 | 4.3 | 1.2 | 0.47〜10 | 15〜240 | 1.6〜9.2 | 1.4〜9.4 |
HCB44 | 4 | 4 | 4 | 0.050〜0.065 | 0.29〜0.32 | 19.0〜20.5 | 24.0〜32.0 |
SDER041B | 4 | 4 | 1.2 | 0.47〜47.0 | 28〜1020 | 0.45〜3.9 | 0.41〜4.25 |
SDER041H | 4 | 4 | 1.8 | 0.47〜100 | 14〜1854 | 0.47〜5.5 | 0.41〜5.7 |
SDER041T | 4 | 4 | 1 | 1.5〜10 | 80〜350 | 0.99〜1.7 | 0.9〜2.2 |
HBLE041H | 4.3 | 4.3 | 1.8 | 0.47〜10 | 13〜192 | 1.9〜10 | 2.0〜9.6 |
SDER043T | 4 | 4 | 3 | 1.0〜120.0 | 12〜1250 | 0.55〜6.0 | 0.57〜6.1 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
CMLE051B | 5.4 | 5.75 | 1.2 | 0.15〜4.7 | 5.5〜135 | 2.7〜14.7 | 3.2〜20.0 |
CMLE051H | 5.4 | 5.75 | 1.8 | 0.24〜2.2 | 3.15〜33 | 5.0〜20.0 | 6.3〜23.0 |
CMLB051H | 5.4 | 5.75 | 1.8 | 0.22〜10 | 4.0〜154 | 2.3〜19 | 2.8〜21.5 |
CMLB053T | 4.9 | 5.2 | 3 | 0.10〜6.8 | 2.0〜115 | 2.8〜28 | 3.2〜38 |
CMLE051E | 5.4 | 5.75 | 1.5 | 0.12〜10 | 3.2〜170 | 1.9〜18.0 | 2.7〜29.0 |
CMLE053T | 4.9 | 5.2 | 3 | 0.2〜10.0 | 2.2〜125 | 3.0〜26.0 | 3.1〜20.5 |
CMLE061E | 6.724 | 7.241 | 1.5 | 0.12〜10 | 3.0〜175 | 2〜19 | 3〜29 |
CMLS051B | 5.4 | 5.75 | 1.2 | 0.10〜4.7 | 4.0〜165 | 2.0〜16.0 | 4.6〜35.0 |
SDEI054T | 4.9 | 4.9 | 4 | 1.0〜47 | 8.0〜294 | 1.2〜6.85 | 1.44〜10.5 |
SDES053T | 4.9 | 4.9 | 3 | 1〜68 | 15〜634.8 | 0.77〜7.65 | 1〜8.45 |
SDES052T | 4.9 | 4.9 | 2 | 1〜10 | 17〜137 | 1.62〜4.8 | 1.5〜6.3 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
CMLB061H | 6.8 | 7.4 | 1.8 | 0.22〜10.0 | 4.3〜153 | 2.3〜18.0 | 2.0〜2.9 |
CMLB065T | 6.8 | 7.4 | 5 | 0.36〜10.0 | 2.67〜54 | 4.3〜21.5 | 4.7〜28 |
HBLE061T | 6.4 | 6.4 | 1 | 2.2〜10 | 85〜310 | 1.4〜3.2 | 1.9〜4.8 |
SDES064E | 6 | 6 | 4.5 | 0.47〜100 | 6.0〜510 | 0.95〜7.05 | 0.95〜16.70 |
CMLB063T | 6.8 | 7.3 | 3 | 0.1〜33 | 0.81〜284 | 1.8〜40 | 2.0〜60.2 |
CMLB104T | 10.3 | 11.2 | 4 | 0.15〜47 | 0.45〜143 | 2.8〜50 | 3.7〜76 |
CMLE063T | 6.8 | 7.3 | 3 | 0.12〜22.0 | 0.65〜170 | 2.3〜41.5 | 2.7〜48 |
CMLE064T | 6.8 | 7.6 | 4 | 0.15〜0.42 | 0.66〜1.55 | 21〜40 | 19〜50 |
CMLS063T | 6.8 | 7.3 | 3 | 0.1〜6.8 | 0.8〜105 | 2.8〜33 | 6.3〜70 |
HBLE061B | 6.4 | 6.4 | 1.2 | 2.2〜10 | 47〜230 | 1.9〜6.0 | 2.7〜4.1 |
SDES064T | 6 | 6 | 4 | 1.5〜330 | 10〜1575 | 0.52〜6.6 | 0.52〜7.8 |
HBLE061E | 6.4 | 6.4 | 1.5 | 2.2〜10 | 37〜136.8 | 2.4〜6.5 | 2.9〜5.0 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
HCB0730 | 7 | 7 | 3 | 0.047〜0.12 | 0.15〜0.3 | 35〜49 | 18.0〜42.0 |
HCB0732 | 7 | 7 | 3.2 | 0.15〜0.17 | 0.24 | 39 | 16.0〜18.0 |
HCB0740 | 7 | 7 | 4 | 0.085〜0.2 | 0.24〜0.28 | 36〜39 | 18.0〜47.0 |
HCB0747 | 7 | 7 | 4.7 | 0.1〜0.22 | 0.17〜0.26 | 38〜56 | 15.0〜45.0 |
HCB0750 | 7 | 7 | 5 | 0.07〜0.15 | 0.19〜0.46 | 31.0〜48.0 | 34.0〜75.0 |
HCB0770 | 7 | 7 | 7 | 0.09〜0.22 | 0.35〜0.71 | 33.0〜48.0 | 30.0〜85.0 |
HCB0840 | 8 | 7 | 4 | 0.15 | 0.5 | 28 | 34 |
HCB0950 | 9 | 7 | 5 | 0.1〜0.35 | 0.37 | 37 | 16.0〜60.0 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
CMLB135T | 12.8 | 13.8 | 5 | 0.47〜22 | 0.90〜58 | 5.0〜38.5 | 5.7〜55.0 |
CMLE104T | 10.3 | 11.5 | 4 | 0.22〜1.0 | 0.6〜2.3 | 22.5〜50 | 28〜72 |
CMLS104T | 10.3 | 11.2 | 4 | 0.15〜5.6 | 0.50〜19.3 | 8〜52 | 16〜100 |
HCB1040 | 10.2 | 7 | 4 | 0.1〜0.22 | 0.36 | 37 | 23.0〜54.0 |
HCB1047 | 10.2 | 7 | 4.7 | 0.1〜0.22 | 0.235〜0.38 | 37〜47 | 25.0〜60.0 |
HCB1050 | 10.2 | 7 | 5 | 0.08〜0.22 | 0.245〜0.55 | 31.0〜46.0 | 34.0〜92.0 |
HCB1060 | 10 | 8.2 | 6 | 0.16〜0.21 | 0.45 | 40 | 45.0〜60.0 |
HCB106480N | 9.6 | 6.4 | 8 | 0.1〜0.33 | 0.29 | 51 | 29.0〜95.0 |
HCB1065 | 10.4 | 8 | 6.5 | 0.12〜0.31 | 0.28〜0.48 | 51.0〜60.0 | 30.0〜92.0 |
HCB1068 | 10.4 | 8.5 | 6.8 | 0.15〜0.215 | 0.22 | 57 | 41.0〜60.0 |
HCB1070 | 10 | 10 | 7 | 0.15〜0.22 | 0.44〜0.6 | 30.0〜35.0 | 52.0〜78.0 |
HCB1075N | 10.4 | 8 | 7.5 | 0.115〜0.31 | 0.29 | 41 | 32.0〜94.0 |
HCBD101195 | 10.4 | 11.8 | 9.5 | 0.25〜0.45 | 0.35 | 40 | 50.0〜90.0 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
HCB1145 | 11.5 | 7 | 4.5 | 0.36 | 0.56 | 31 | 20 |
HCB1175 | 11 | 7.2 | 7.5 | 0.12〜0.5 | 0.245〜0.47 | 37〜52 | 17.0〜76.0 |
HCB117555 | 10.9 | 7.5 | 5.5 | 0.10〜0.32 | 0.20〜0.25 | 54.0〜60.0 | 24.0〜88.0 |
HCB1180 | 11.2 | 11.2 | 8 | 0.22〜0.47 | 0.35 | 45 | 30.0〜66.0 |
HCB118050 | 11 | 8 | 5 | 0.12〜0.32 | 0.35 | 46 | 28.0〜75.0 |
HCB1190 | 11.2 | 11.2 | 8 | 0.22〜0.55 | 0.31〜0.63 | 35〜50 | 28.0〜79.0 |
HCUV117595 | 10.7 | 7.5 | 9.5 | 0.2〜0.4 | 0.23 | 45 | 36.0〜70.0 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
HCB121060 | 12.1 | 10 | 6 | 0.12〜0.42 | 0.29〜0.48 | 36〜45 | 25.0〜84.0 |
HCB1245 | 12.5 | 7 | 4.5 | 0.36 | 0.58 | 30 | 21 |
HCB1260 | 12 | 8 | 6 | 0.15〜0.21 | 0.42 | 38 | 53〜70 |
HCB126030 | 12 | 6 | 3 | 0.14〜0.17 | 0.25 | 35 | 25 |
HCB126032 | 12 | 6 | 3.2 | 0.2 | 0.3 | 33 | 24 |
HCB126034 | 12 | 6 | 3.4 | 0.2 | 0.3 | 33 | 26 |
HCB1275 | 12 | 7.5 | 7.5 | 0.23 | 0.29 | 44 | 51 |
HCB1280 | 12.5 | 11 | 8 | 0.32 | 0.25 | 52 | 52 |
HCB1290 | 12.5 | 11 | 9 | 0.22〜0.68 | 0.33 | 42 | 22〜85 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
CMLB136T | 12.8 | 13.8 | 6 | 8.2〜150 | 13.5〜347 | 2.2〜11 | 2.7〜16 |
CMLS135T | 12.8 | 13.8 | 5 | 0.47〜6.8 | 1.05〜18.5 | 9.0〜38.0 | 20.7〜75.0 |
CMLS136E | 12.8 | 13.8 | 6.5 | 0.68〜22 | 1.45〜44 | 5.8〜35 | 10〜75 |
HCB1340 | 13 | 7 | 4 | 0.15〜0.2 | 0.25 | 45 | 35〜46 |
HCB1370 | 13 | 13 | 7 | 0.32 | 0.25 | 52 | 35 |
HCB137590 | 13 | 7.5 | 9 | 0.23〜0.27 | 0.28 | 44 | 53〜60 |
HCB1380 | 13 | 13 | 8 | 0.21〜0.50 | 0.165〜0.53 | 35.0〜68.0 | 28.0〜80.0 |
HCB138040 | 13 | 8 | 4 | 0.2 | 0.27 | 45 | 40 |
HCB141390 | 14.5 | 13 | 9 | 0.45〜0.68 | 0.24 | 43 | 29.0〜45.0 |
HCB1440 | 13.8 | 8 | 4 | 0.125〜0.24 | 0.225 | 48 | 31〜53 |
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。Isat（A） |
CMLB177T | 17.15 | 17.5 | 7 | 2.2〜100 | 2.1〜130 | 3.3〜37 | 5.0〜38 |
