HMC685LP4E/HMC685LP4ETR高动态范围集成LO放大器 ADI现货

发布时间：2018-07-05 11:41:27     浏览：1904

HMC685LP4(E)是一款高动态范围无源MMIC混频器，集成LO放大器，采用4x4 SMT QFN封装，工作频率为1.7 - 2.2 GHz。 LO驱动为0 dBm时，3G和4G GSM/CDMA应用可以获得+32 dBm的出色输入IP3下变频性能。 采用1 dB (+27 dBm)压缩时，RF端口支持各种输入信号电平。 转换损耗典型值为8 dB。 DC至500 MHz的IF频率响应能够满足GSM/CDMA发射或接收频率规划要求。 HMC685LP4(E)与HMC684LP4(E)引脚兼容，后者是一款集成LO放大器的700 - 1,000 MHz混频器。

品牌 型号 描述 货期 库存
ADI HMC685LP4E
HMC685LP4ETR 		集成LO放大器的BiCMOS混频器，1.7 - 2.2 GHz 现货 158


HMC685LP4应用

  • 蜂窝/3G和LTE/WiMAX/4G
  • 基站和中继器
  • GSM、CDMA和OFDM
  • 发射机和接收机


HMC685LP4优势和特点

  • 高输入IP3：+35 dBm
  • 8 dB转换损耗(0 dBm LO)
  • 针对低端LO输入优化
  • 可调电源电流
  • 上变频和下变频应用
  • 24引脚4x4mm SMT封装：16mm²

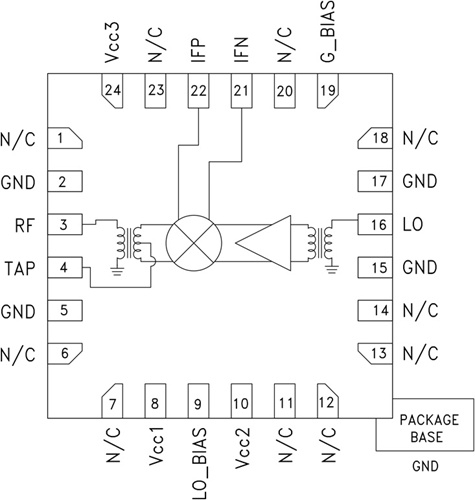

HMC685LP4结构图
