高压线缆的局放（部分放电暂态对地电压）是电力体系里边的一个头疼问题，尤其在高空输电网接头转化的方位。Techimp公司在给欧洲电网运营商TenneT供货的PCMONS便是一套接连监测、局放事情的体系。其间的核心组件便是Pico示波器，每套子体系都包含2台高采样率的PicoScope6000系列示波器用于记载高频瞬态波形，以及6台PicoScope4824八通道示波器用于记载多路传感器信号。PicoScope的SDK开发库支持使得整套体系的软件能够无缝运行。

Techimp是全球电气设备故障诊断的领先品牌，最近它们给TenneT供货了一套PCMONS体系（电源衔接监测体系），TeneT是欧洲大牌的电网运营商。PicoScope作为一个部件集成在这套体系里。

高压线缆的局放是电力体系里边的一个头疼问题，尤其在高空输电网接头转化的方位。所以TenneT才会订购一套Techimp 的PCMONS体系，用在他们的Randstad Noordring 项目里边。PCMONS体系会永久接连地进行监测，捕获一切超过幅度阈值的暂态波形。每次局放发作的时候，它能一次性一起抓取一切参数，对应时刻戳的精度能够达到100ns，以便于和其他体系捕获的事情在时刻上彼此关联。

装置这套体系是为了搜集数据，了解传输线路或高空输电网的体现，确认局放机制的数学模型是否准确，而且得到一个体系的老化指征，在局放不时发作的情况下能够判断剩余的寿数。

PCMONS体系装置在荷兰北部超过40公里的高压电网上，经过8个单元分配给13个区域和4个变电所。它的根本组成就这样的：前端传感器，衔接到机柜中装置的放大器，比克科技的捕获设备以及一套触发逻辑。一切的机柜分别经过光缆衔接到一台服务器主机，它担任集中分配触发信号，各个机柜收集到的数据再传回主机。服务器主机除了存储数据还有一套专门的人机接口用于显示和分析，叫做Techimp TiSCADA

PCMONS体系担任捕获，处理，打包并呈现和电力衔接相关的信息，用户能够使用它全套的功用。不论是接连的仍是脉冲信号，电压仍是电流，包括部分放电过程的波形都会被存储下来。

每个输入通道都能够独立调理触发阈值，超过这个阈值，就会开始捕获。一个供电单元里只需有1个传感器监测到符合要求的特征事情，就会触发并测量整个单元里边的一切参数。每个输入触发电平都能够在0到最大输入电压之间调理，经过人机交互界面或许远程操控就能够操作。

每次触发之后，一切输入频率小于1MHz的信号都会记载1s时刻。而一切频率大于1MHz的信号记载20ms。

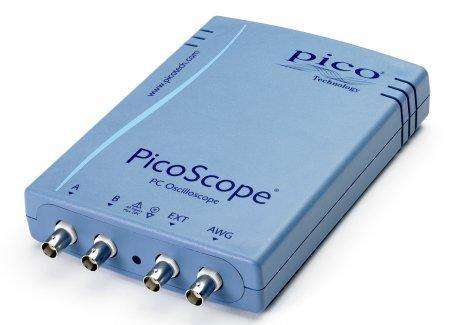

以下每个参数都经过PicoScope示波器来记载，用到的有PicoScope 6000系列的3个通道收集500MHz信号，以及PicoScope 4824的7个通道收集1MHz信号，剩余的1个通道作为触发输入。PicoScope在将尺度小、精度高、带宽高、界面友好等等特色完美地结合在了一起。

人机交互接口根据Techimp的TiSCADA软件，能够让客户操控整个体系，看到波形和反常的事情记载，而且与发作地址相关联。

一切的波形都以反常事情作为索引，每次收集的事情都记载下来它的发作时刻和一个归一化数值，这个数值能够简略的描绘波形的特征，一切事情衔接起来能够看到一条趋势曲线，点开每个点就能够检查详细的事情对应的波形、参数和发作方位。

事情还能够依照区位来检查，从地理信息图上直接浏览或许在检查反常事情在整个输电线上的分布。
