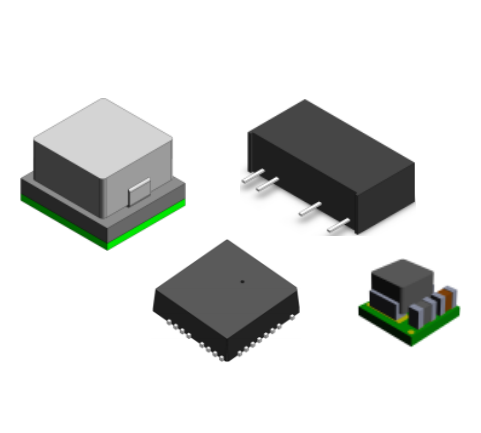

Cyntec电源模块DC-DC的系统各个功能模块

发布时间：2020-03-17 10:36:18 浏览：2196

规划一个根据PWM操控的boost升压式Cyntec电源模块DC-DC电源转化芯片，该芯片实现根据双环(电压环和电流环)一阶操控体系的电流形式PWM操控电路，在该集成模块内将包含操控、驱动、维护、检测电路等。最终在电路体系根本结构的基础上，结合电力电子技术与微电子技术，采用采用BiCMOS工艺，具体针对DC-DC改换电路的实现进行研究。

Cyntec电源模块体系各个功能模块：

① 差错放大电路差错是用于调整改换器的高增益差分放大器。放大器发生差错信号，他被供应PWM比较器。当输出电压样本与内部电压基准比较并放大差值时发生差错信号。差错放大器的2号脚Vref便是基准电压发生的固定基准。

② PWM比较器当来自电流取样信号，当然是电感电流和振荡器发生的补偿谐波想加后的电流信号，超越差错信号时，PWM比较器翻转，复位驱动锁存器断开电源开关，以此来操控开关管的注册与关断。

③ 振荡器模块振荡器电路提供必定频率的时钟信号，以设置改换器工作频率，以及用于斜率补偿的守时斜升波。时钟波形为脉冲，而守时斜升波便是用于斜波补偿的，在电感取样端相加。

④ 驱动器锁存器锁存器包含RS触发器与相关逻辑，它经过接通和断开驱动电路来操控电源开关的状况。来自锁存器的低输出电平把它断开。正常工作方式下，在时钟脉冲期间触发器被置为高电平，当PWM比较器输出变为高电平时锁存器复位。

⑤ 软发动电路模块当整个体系刚发动时，电感发生一个很大的冲击电流，软发动让体系开始时不能在全占空比下发动，使输出电压以受控的上升速率添加至额外稳压点。规划思维是利用外接电容的充放电使得占空比慢慢进步，到达输出安稳的意图。

⑥ 电流采样电路提供斜率补偿电流灵敏电压给 PWM 比较器。

⑦ 维护电路模块监视电源开关的电流，若该值超越额外峰值，则该电路作用，重新开始软发动周期。
