HMC967LP4E/HMC967LP4ETR卫星通信变频器 ADI现货

发布时间：2018-07-03 10:49:29     浏览：1701

HMC967LP4E是一款紧凑型GaAs MMIC I/Q下变频器，采用符合RoHS标准的无引脚SMT封装。 该器件提供15 dB的小信号转换增益、2.5 dB的噪声系数，并在频段范围内提供25 dBc的镜像抑制性能。 HMC967LP4E采用LNA，后接由有源x2倍频器驱动的镜像抑制混频器。 该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。 它具有I和Q混频器输出，所需外部90°混合型器件用于选择所需边带。立维创展 ADI现货 HMC967LP4E是混合型镜像抑制混频器下变频器组件的小型替代器件，兼容表贴制造技术。

品牌 型号 描述 货期 库存
ADI HMC967LP4E
HMC967LP4ETR 		I/Q下变频器，采用SMT封装，21 - 24 GHz 现货 153



HMC967LP4E应用

  • 点对点和点对多点无线电
  • 军用雷达、EW和ELINT


  • 卫星通信


HMC967LP4E优势和特点

  • 转换增益： 15 dB
  • 镜像抑制： 25 dBc
  • 2 LO至RF隔离： 40 dB
  • 噪声系数： 2.5 dB
  • 输入IP3： 1 dBm
  • 24引脚4x4mm QFN封装： 16mm²

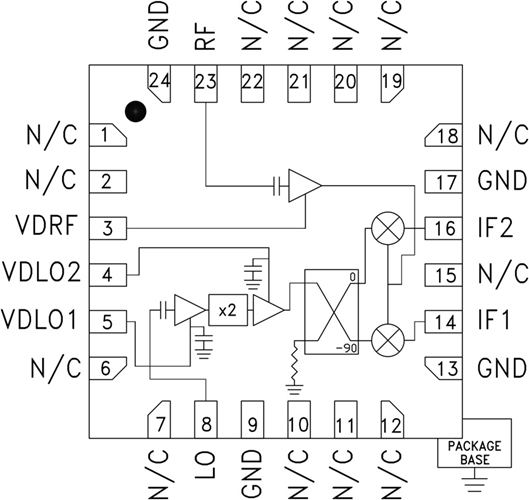

HMC967LP4E结构图
