AM254540WM-EM-R功率放大器AMCOM原装库存

发布时间：2019-12-20 15:13:37     浏览：1655

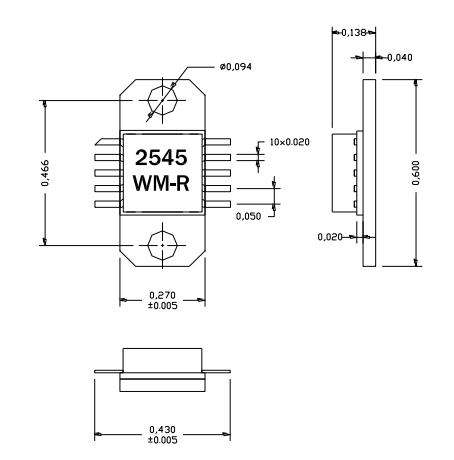

AM254540WM-EM-R是AMCOM的砷化镓HiFET MMIC功率放大器系列的一部分。这么高效率MMIC是一个2级GaAs-pHEMT功率放大器，偏置电压为10～13V。输入和级间匹配网络覆盖2.5到4.5GHz。这个MMIC需要输出外部匹配到您感兴趣的波段之间2.5GHz至4.5GHz提供最大带宽灵活性。例如，一个可用的评估委员会在12V的3.4到3.6GHz频带上具有超过17dB的增益、10瓦（40dBm）的饱和输出功率。该MMIC是一个陶瓷封装，在较低的封装层次上有射频和直流引线，以便于低成本SMT组件到PC板。当直接安装到印刷电路板上时，请参阅应用说明AN700。由于高直流功耗，我们强烈建议将这些设备直接安装在金属散热片上。AM254540WM-FM-R是安装在镀金铜法兰托架上的AM254540WM-BM-R。新兴市场封装与FM封装具有相同的占地面积，采用直引线和铜/钨法兰代替铜法兰。法兰上有两个螺孔，便于拧到金属散热器上。这个MMIC是符合RoHS。

AM254540WM-EM-R功率放大器AMCOM原装库存

AM254540WM-EM-R特征

频率应用从2.5到4.5GHz

高输出功率，P1dB=38dBm

高增益>17dB

从2.5到4.5GHz匹配的输入

高效>35%

AM254540WM-EM-R应用

WiMAX公司

MMDS

无线局域网中继器

12V应用

AM254540WM-EM-R重要参数

频率：2.5-4.5GHz

增益：17

P1dB（DBM）：38

PSAT（DBM）：39

效率：35

VD（V）：12

深圳市立维创展科技是AMCOM公司总代理，其主要微波宽带产品包括射频晶体管、MMIC功率放大器、混合放大器模块、宽带放大器、高功率放大器模块、带RF和DC连接器的高功率放大器模块和低噪声放大器，功率放大器，开关，衰减器，移相器以及上/下边变频器的定制。
