Cyntec小尺寸、低纹波数字电源模块MSN12AD60-RUD

发布时间：2019-12-18 14:33:56     浏览：3298

 Cyntec推出面向FPGA/ASIC/MCU的高功率密度、低噪声DC-DC电源模块MSN12AD60-RUD，该模块集成数字控制器、Mos管及其它被动元器件。

产品特点：

Ø 最大工作电流：60A

Ø 输入电压范围：8V-15V

Ø 输出电压范围：0.6V-1.8V

Ø 可调节的数字环路补偿

Ø 符合PMBus协议

Ø 过温保护、过压保护、过流保护、欠压锁定

Ø 可最多4个并联输出240A

Ø 尺寸：16mmX16mmX7.5mm

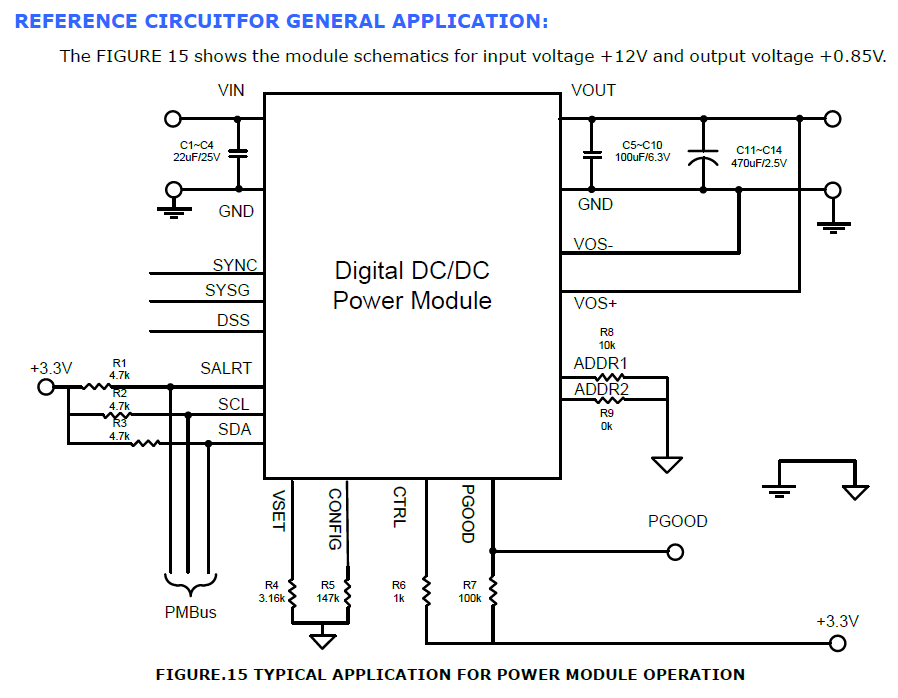

  典型电路：

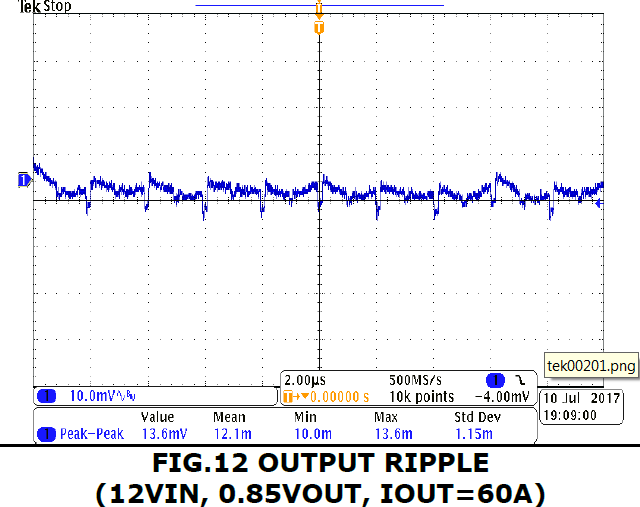

纹波曲线图：

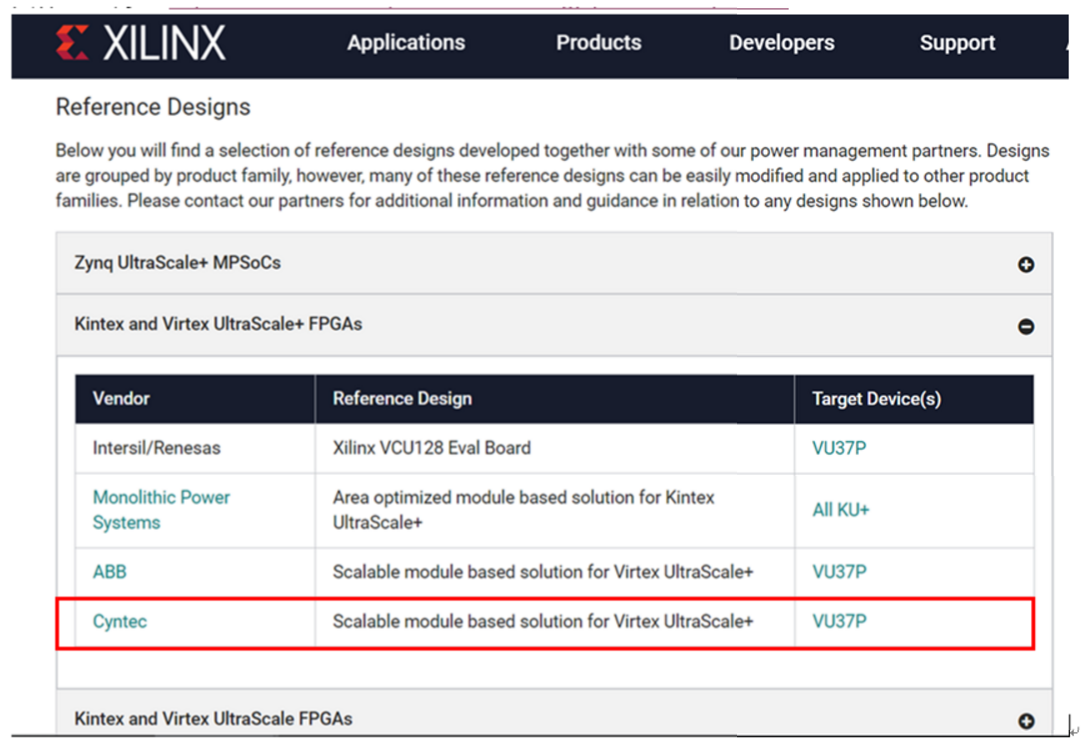

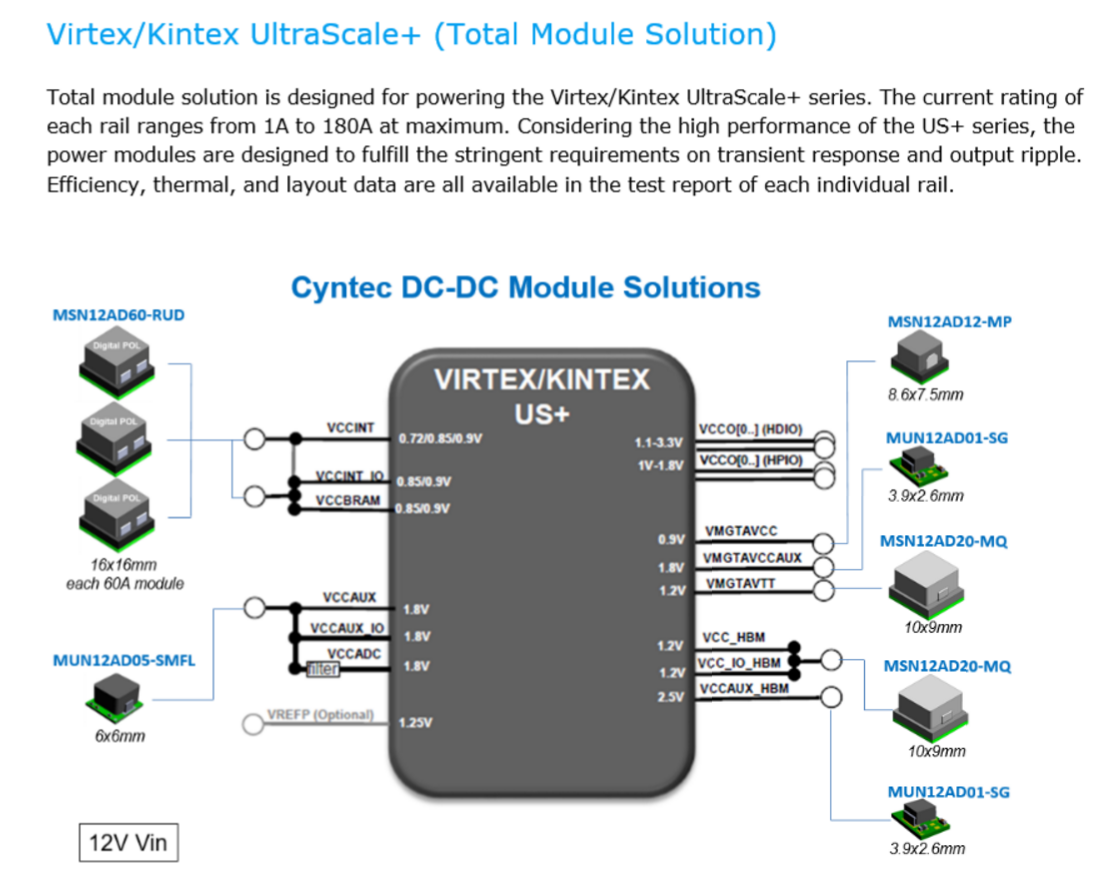

因Cyntec DC-DC电源模块具有体积小、低纹波的特性，在Xilinx FPGA平台得认可，并广泛使用：








样品和评估板，请联系：深圳市立维创展科技有限公司
