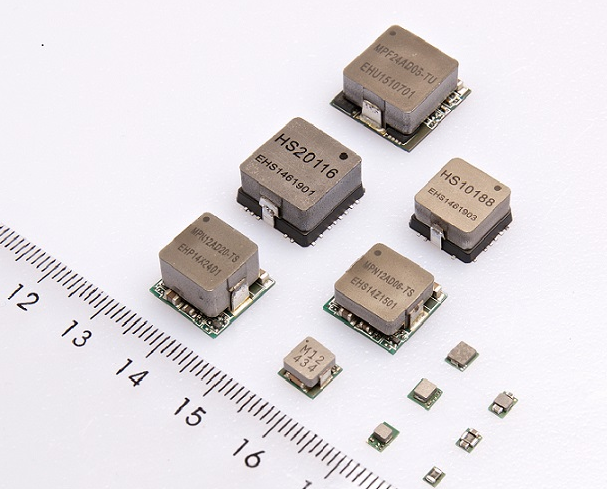

Cyntec电源模块因高频、高温、高密度、高整合性、高精度等优势而知名，成立于1991年，提供研发、出产、销售高精度高密度之零组件、传感器及运用模块。主要运用在电脑、通讯、汽车业、家电业及消费性电子产品行业

Cyntec电源模块在实操过程中的该留意什么问题？

一：电源模块输入维护电路

普通的电源模块产品都有内置滤波器，能称心普通电源运用的请求。假如需求更高请求的电源体系，应添加输入滤波网络。可以采用LC或π型网络，但应留意尽量选择较小的电感和较大的电容。

为了避免输入电源瞬态高压损坏电源模块，倡议用户在输入端接瞬态吸收二极管并协作保险丝运用，以保证电源模块在平安的输入电压范围之内。为了降低共模噪声，可以添加Y(Cy)电容，普通选择几nf高频电容。R为保险丝，D1为维护二极管，D2为瞬态吸收二极管(P6KE系列)。

二：电源模块遥控开关电路

电源模块的遥控开关操作，是经过REM端停止的。普通操控方法有两种：

(1)REM与VIN相连，遥控关断，请求VREM<0.4V。REM与+VIN相连，模块作业，请求VREM>1V。REM悬空，遥控关断，即所谓“悬空关断”(-R)。

假如操控要与输入端隔离，则可以运用光电耦合器作为传送操控信号。

(2) REM与-VIN(参考地)相连，遥控关断，请求VREF<0.4V。REM悬空或与+VIN相连，模块作业，请求VREM>1V。

三：电源模块的组合

(1)并联扩容。将相同电源模块输出端并联，可使输出才干加强，但并联模块的输出电压要调整得比拟分歧，以保证相对均流，一同避免不用要的振动。对有较大电流输出的模块，还可以仔细设计引线电阻，以到达均流作用。用这种方法并联的模块，不宜超越2个。一同，假如其间一块模块输出有缺点，整个体系都将不能正常作业。并联扩容衔接电路RL为负载。

(2)冗余热备份并联。将相同的电源模块输出端经过二极管后并联可使输出才干加强，以进步电源体系的牢靠性。准绳上假如协作相应输出报警电路，将模块放在可以拆卸的母线上，这样，呈现缺点的模块可以及时交换。用这种方法并联的模块，没有量约束。D普通为肖特基二极管。

(3)串联扩容。将相同模块输出端串联，可使输出电压倍增，功率也相应添加，而串联输出端须接二极管以停止维护。

深圳市立维创展科技是Cyntec电源模块的代理商，主要提供Cyntec产品的电感和芯片式电源模块为核心产品线，广泛应用于光通信、服务器、云计算、车载、物联网、工业制造等领域。Cyntec工厂布局于台湾与中国大陆，品质荣获认证ISO9001、ISO/TS16949、ISO14001、OHSAS18000、IECQ QC080000. Cyntec芯片式电源模块DC-DC,以创新的设计，突破了高性能与微型体积的极致，更低高度，更紧凑的尺寸，显著节省电路板空间，而电源效率最高达到94%。欢迎咨询
