CMD170P4低噪音功率放大器C波段X波段MMIC

发布时间:2019-07-16 16:37:38     浏览:1590

CMD170P4功率放大器是Custom MMIC的驱动放大器,MMIC的功率放大器适用C、X、K、KuKa波段放大器,而CMD170P4功率放大器适用于C波段与X波段功率放大器,是一款RF /微波GaAs MMIC驱动器放大器,该放大器是采用无铅4x4 mm塑料表面贴装(SMT)封装,可适用于小尺寸和高线性的复杂通信系统

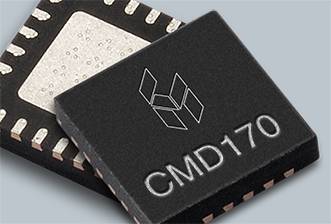

CMD170P4

CMD170P4的频率在7.5-9 GHz,当放大器处于8 GHz,该设备可提供30 dB的增益相应的输出1 dB压缩点大于+28 dBm,CMD170P4还配备了片上检测器,适用于需要功率调平的应用。

通常,尖端的RF /微波系统设计和子组件的尺寸受到限制,并且需要比现有技术能够更高的线性度。而CMD170P4放大器采用50欧姆匹配设计,无需外部DC模块与RF端口匹配。满足RF /微波系统的这些极高功率和高线性度需求

深圳市立维创展是Custom MMIC的代理销售,主要销售低噪音放大器、驱动放大器、功率放大器、低相位噪音放大器、宽范围分布式放大器,需要详情放大器型号可点击:深圳市立维创展科技

CMD170P4功率放大器特征

所有正偏差

高输出功率

片上检测器

符合RoHS标准的无铅4x4 QFN封装

积极的偏见

CMD170P4功率放大器参数

频率(GHz7.5 - 9

增益(dB)三十

噪声系数(dB6.5

相位噪声(dBc / Hz

输出P1dBdBm28.3

输出PsatdBm29

OIP3dBm34

偏置电压Vdd / VggV+7 / +3

偏置电流(mA365

4x4 mm QFN
