MAAM-011238宽带放大器5G应用

发布时间：2019-06-28 15:18:10     浏览：1570

MAAM-011238十分合适5G测试和丈量仪器扩展到毫米波（mmW）频率，正栅极偏置消除了对负电压的需求，MACOM的新型宽带放大器如今可供DIE和封装版本的客户运用，以实现最大的装配灵敏性

MACOM在2019年6月宣布推出新的宽带散布式放大器，推出MAAM-011238，提供裸DIE和外表贴装封装格式。MAAM-011238十分合适用于5G测试和丈量（T＆M）设备，使系统设计人员可以灵敏地将单个放大器用于跨越6 GHz至mmW以下频率的5G应用。

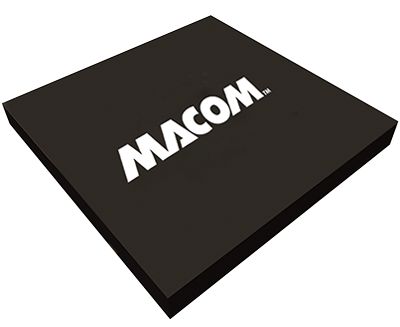

MACOM

MAAM-011238放大器支持从100千赫到50千兆赫（GHz的67.5为裸片版）为14 dB的典型增益在30GHz的宽带操作。输入和输出完整匹配，为50Ω，整个频段的典型回波损耗为10 dB。应用正栅极偏置加强了客户的整体易用性，从而无需负电压电源和偏置定序器。MAAM-011238的集胜利率检测器进一步简化了系统设计，同时保存了珍贵的电路板空间。

MAAM-011238旨在为5G sub-6 GHz至mmW测试提供有效的宽带放大器处理计划。

典型器件编号性能：（* 6 V，30 GHz）：

参数

MAAM-011238

MAAM-011238-DIE

频率

100 kHz - 50 GHz

100 kHz - 67.5 GHz

*增益（dB）

14

15

* P1dB（dBm）

17

18

* P3db（dbm）

18.5

20

* OIP3（dBm）

26

26

* NF（dB）

6

5.5

偏压（V）

4-6

4-6

偏置电流（mA）

125-150

125-150

包

5mm 12引脚SMT

2.1毫米x 1.05毫米


深圳市立维创展是MACOM公司的代理销售，主营MACOM产品的功率放大器，MACOM为数据中心，电信和工业及国防应用设计和制造半导体产品。MACOM已通过ISO9001国际质量标准和ISO14001环境管理标准认证。

详情了解MACOM产品请点击：深圳市立维创展科技有限公司
