HMC464/HMC464-SX军事宽带功率放大器芯片裸片 ADI现货代理出售

发布时间：2018-06-26 11:34:59     浏览：1900

HMC464是一款GaAs MMIC PHEMT分布式功率放大器裸片，在2 GHz到20 GHz的频率范围内工作。 该放大器提供16 dB增益、+30 dBm输出IP3和+26 dBm输出功率（1 dB增益压缩），功耗为290 mA（采用+8V电源）。 HMC464在2 - 18 GHz范围内的增益平坦度非常出色，因而非常适合EW、ECM和雷达驱动放大器应用。 HMC464放大器I/O内部匹配50 Ω阻抗，方便轻松集成到多芯片模块(MCM)中。 所有数据均采用50 ohm测试夹具中的芯片测得，该夹具通过直径为0.025mm (1 mil)、最小长度0.31 mm (12 mil)的焊线连接。


品牌 型号 描述 货期 库存
ADI HMC464
HMC464-SX 		宽带功率放大器芯片，2 - 20 GHz 现货 296


HMC464应用

  • 电信基础设施
  • 微波无线电和VSAT
  • 军事和太空
  • 测试仪器仪表

  • 光纤产品


HMC464优势和特点

  • P1dB输出功率： +26 dBm
  • 增益： 16 dB
  • 输出IP3： +30 dBm
  • 电源电压： +8V (290 mA)
  • 50 Ω匹配输入/输出
  • 裸片尺寸： 3.12 x 1.63 x 0.1 mm

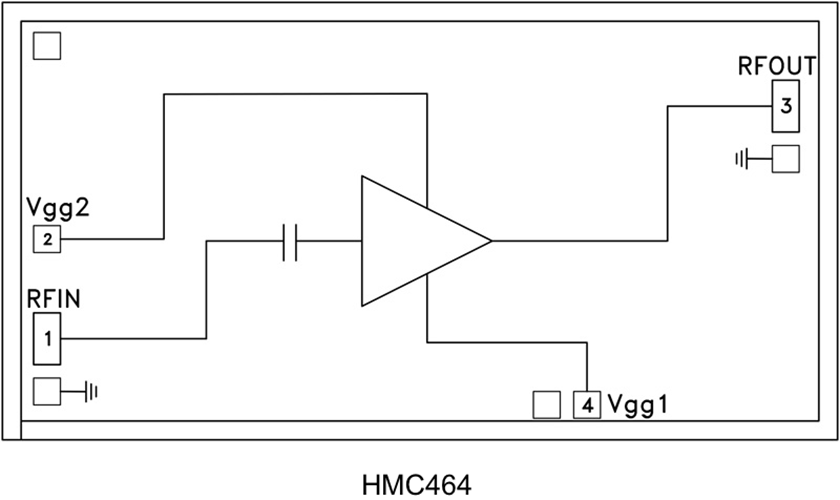

HMC464结构图
