HMC702LP6CE小数N分频频率合成器 ADI现货

发布时间：2019-02-26 14:15:42     浏览：1451

HMC702是一款SiGe BiCMOS小数N分频频率合成器。 该频率合成器内置一个8GHz 16位RF N分频器、一个24位Σ-Δ调制器、一个极低噪声数字鉴频鉴相器(PFD)和一个精密控制电荷泵。 此外，该频率合成器还支持外部步进调谐VCO。

该小数分频频率合成器采用高级Σ-Δ调制器设计，支持超精细频率步长。 该频率合成器能够改变鉴频鉴相器(PFD)增益和PFD周跳特性。 相比传统PFD，该特性可使得到新频率所需时间缩短50%。 另外，由于具有超低带内相位噪声，因此支持更宽的环路带宽，从而可以实现更快的跳频。

该频率合成器内置线性扫频器功能，只需一个外部或自动扫描触发器，便能以各种扫描时间、极性和驻留执行线性调频。

通用输出(GPO)总线支持使用多个VCO。此外，频率合成器具有多个辅助时钟生成模式，可通过GPO访问。

品牌 型号 货期 库存
ADI HMC702LP6CE 1周 100
如若您需要购买HMC702LP6CE，请点击右侧客服联系我们！！！


应用

  • 移动无线电基站
    (GSM, PCS, DCS, CDMA, WCDMA)
  • 无线LAN、WiMax
  • 通信测试设备
  • 有线电视设备
  • FMCW传感器
  • 汽车雷达

  • 相控阵系统


优势和特征

  • 24位步长分辨率，6 Hz典型值
  • 超低相位噪声e
    12 GHz、50 MHz基准电压源
    -98 / -103 dBc/Hz (20 kHz)
    （小数/整数）
  • 自动与触发扫频器功能

  • 采用防周跳(CSP)技术，建立时间短
  • 支持对外部步进调谐VCO进行自动调谐
  • 支持多VCO
  • 40引脚6x6mm SMT封装： 36mm²

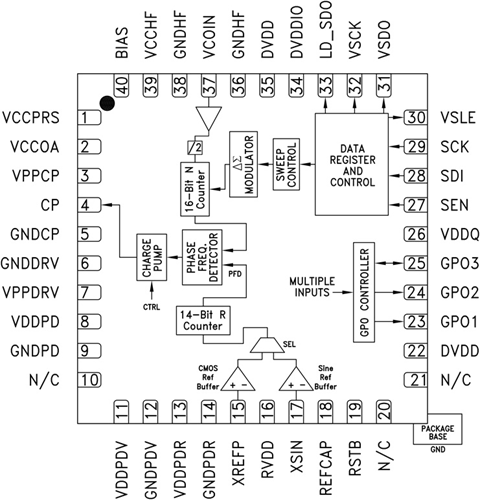

示意图


深圳市立维创展科技代理销售ADI现货产品，致力于为广大客户提供低价格、高质量、有保障的产品，提供优质的售前与售后服务技术。如您有任何产品需求以及服务请联系我们客服人员，我们会再第一时间内为您解决问题。
