HMC561军事x2有源宽带倍频器芯片 ADI现货

发布时间：2019-02-26 11:23:25     浏览：1564

HMC561是一款采用GaAs pHEMT技术的x2有源宽带倍频器芯片。 由+5 dBm信号驱动时，该倍频器在8至21 GHz范围内提供+17 dBm的典型输出功率，在16 GHz频率下，Fo和3Fo隔离均为15 dBc。 HMC561非常适合在点对点和VSAT无线电的LO倍频链中使用，与传统方法相比，可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-139 dBc/Hz，有助于保持良好的系统噪声性能。

品牌 型号 货期 库存
ADI HMC561 1周 60
如若您需要购买HMC561，请点击右侧客服联系我们！！！


应用

  • 时钟生成应用： SONET OC-192和SDH STM-64
  • 点对点和VSAT无线电
  • 测试仪器仪表

  • 军事和太空


优势和特征

  • 高输出功率： +17 dBm
  • 低输入功耗驱动： 0至+6 dBm
  • Fo隔离： 15 dBc (Fout = 16 GHz)
  • 100 kHz SSB相位噪声： -139 dBc/Hz
  • 裸片尺寸： 1.6 x 0.9 x 0.1 mm

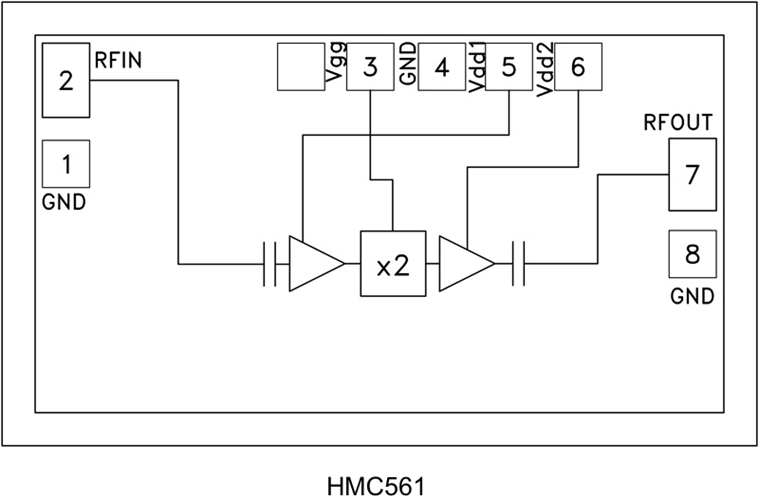

示意图
