CMD194C3宽带K波段低噪声放大器芯片 代理现货

发布时间：2019-02-22 09:21:37     浏览：1984

6-20 GHz（C，X，Ku，K波段）低噪声放大器MMIC

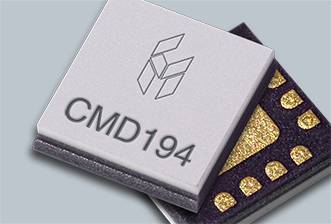

CMD194C3是一款宽带GaAs MMIC低噪声放大器，采用无引脚3x3 mm塑料表面贴装（SMT）封装。CMD194C3非常适用于小尺寸和低功耗是关键设计要求的电子战和通信系统。宽带设备提供大于20 dB的增益，相应的输出1 dB压缩点为+15 dBm，噪声系数为2 dB。CMD194C3放大器采用50欧姆匹配设计，无需外部DC模块和RF端口匹配。

品牌 型号 货期 库存
Custom mmic CMD194C3 1周 120
如若您需要购买CMD194C3，请点击右侧客服联系我们！！！

特征

  • 高增益宽带性能
  • 噪音低
  • 符合RoHS标准的无铅3x3 mm封装
  • 单电源电压
  • 积极的偏见

ECCN

EAR99

生命周期

发布 - 用于新设计

包

  • 3x3 mm陶瓷QFN
  • 符合RoHS标准
  • MSL评级：MSL1
  • ESD等级：1A级
参数 典型
频率（GHz） 6 - 20
增益（dB） 20
噪声系数（dB） 2.0
相位噪声（dBc / Hz）
输出P1dB（dBm） 15.5
输出Psat（dBm） 16.5
OIP3（dBm） 26
偏置电压Vdd / Vgg（V）
 +2到+5
偏置电流（mA） 120
包 3x3 mm QFN
示意图
