HMC741ST89E异质结双极性晶体管增益模块放大器 ADI现货

发布时间：2019-02-19 15:41:24     浏览：1751

HMC741是一款InGaP异质结双极性晶体管(HBT)增益模块MMIC SMT放大器，工作频率范围为0.05至3 GHz。 该放大器采用业界标准SOT89封装，可用作级联50 Ω RF或IF增益级，也可用作PA或LO驱动器，输出功率高达+18.5 dBm。 200 MHz时，HMC741具有20 dB的增益和+42 dBm的输出IP3，并可直接采用+5V电源供电。 HMC741在整个温度范围内具有出色的增益和输出功率稳定性，同时只需极少的外部偏置元件。

品牌 型号 货期 库存
ADI HMC741ST89E 1周 40
如若您需要购买HMC789ST89E，请点击右侧客服联系我们！！！

应用

  • 蜂窝/3G和WiMAX/4G
  • 固定无线和WLAN
  • CATV、电缆调制解调器和DBS
  • 微波无线电和测试设备

  • IF和RF应用


优势和特点

  • P1dB输出功率： +18.5 dBm
  • 增益： 20 dB
  • 输出IP3： +42 dBm
  • 级联50Ω I/O
  • 单电源： +5V
  • 工业标准SOT89封装
  • 鲁棒的1000V ESD，1C类
  • 整个温度范围内电流稳定
  • 有源偏置网络

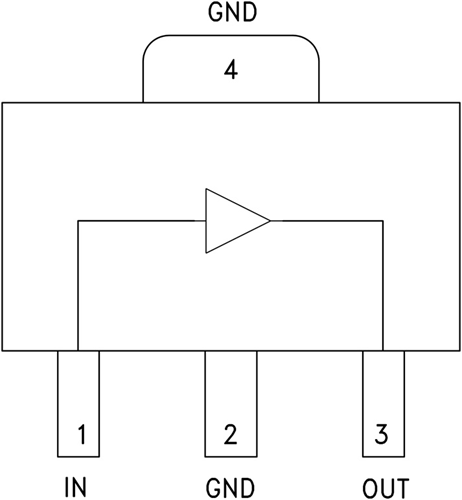

示意图
