AD7091BCPZ-RL模数转换器 代理现货

发布时间：2019-02-18 10:42:29     浏览：1696

AD7091BCPZ-RL是一款12位逐次逼近寄存器模数转换器(SAR ADC)，可在高吞吐速率（50 MHz SCLK时为1 MSPS）下实现超低功耗（3 V和1 MSPS时典型值为367 µA）。AD7091BCPZ-RL采用2.09 V至5.25 V单电源供电。它还具有一个片内转换时钟和高速串行接口。


转换过程与数据采集利用 CONVST信号和内部振荡器进行控制。AD7091在实现1 MSPS吞吐速率的同时，可以利用其串行接口在转换完成后读取数据。AD7091采用先进的设计和工艺技术，可在高吞吐速率下实现极低的功耗。


基准电压从VDD获得，从而为ADC提供最宽的动态输入范围；因此，AD7091的模拟输入范围为0 V至VDD。

品牌 型号 货期 库存
ADI AD7091BCPZ-RL 1周 60
如若您需要购AD7091BCPZ-RL，请点击右侧客服联系我们！！！

产品特色

  1. 功耗最低的12位SAR ADC。
  2. 高吞吐速率、超低功耗。
  3. 灵活的功耗/吞吐速率管理。平均功耗与吞吐速率成正比。器件不执行转换时可进入省电模式以降低平均功耗。
  4. 基准电压从电源获得。
  5. 单电源供电。

应用

  • 电池供电系统
    手持式计量表
    医疗仪器
    移动通信
  • 仪表和控制系统
  • 数据采集系统
  • 光敏元件
  • 诊断/监控功能

  • 能量采集


优势和特点

  • 高吞吐速率：1 MSPS
  • 额定电压(VDD )：2.09 V至5.25 V
  • 积分非线性(INL)：±1 LSB（最大值）
  • 模拟输入范围：0 V至 VDD
  • 超低功耗
     3 V及1 MSPS下典型值为367 μA
     3 V关断模式下典型值为324nA
  • 基准电压由VDD提供
  • 灵活的功耗/吞吐速率管理
  • 高速串行接口：
     SPI®/QSPI™/MICROWIRE™/DSP兼容
  • 繁忙指示
  • 省电模式
  • 8引脚2 mm × 2 mm LFCSP封装
  • 温度范围：-40℃至+125℃

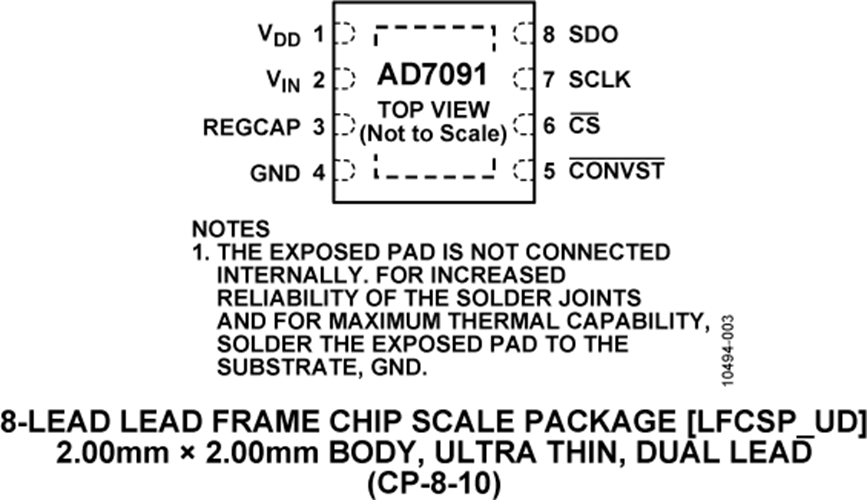

结构图


深圳市立维创展科技代理销售ADI现货产品，致力于为广大客户提供低价格、高质量、有保障的产品，提供优质的售前与售后服务技术。如您有任何产品需求以及服务请联系我们客服人员，我们会再第一时间内为您解决问题。
