AD8362ARU/AD8362ARUZ是一款真正的均方根响应功率检波器，具有65 dB的测量范围。它适用于各种高频通信系统和需要对信号功率进行精确响应的仪器。它易于使用，只需要一个5 V的电源和几个电容器。它可以从任意低频到3.8 GHz以上工作，并接受-52 dBm至+8 dBm的输入，其波峰因数是典型的正交幅度调制（QAM）和正交频分复用（OFDM）调制方案。

如若您需要购AD8362ARU/AD8362ARUZ，请点击右侧客服联系我们！！！

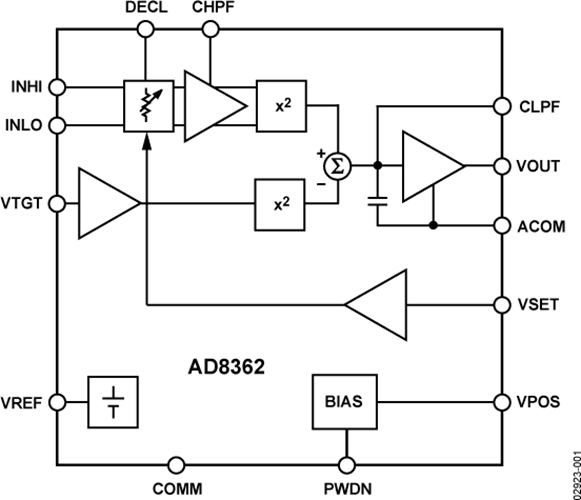

输入信号加到电阻梯形衰减器，该梯形衰减器包括可变增益放大器（VGA）的输入级。使用专有技术对12个抽头点进行平滑插值，以提供连续可变衰减器，该衰减器由施加于VSET引脚的电压控制。产生的信号应用于高性能宽带放大器。其输出由精确的平方律检测器单元测量。然后对波动的输出进行滤波，并与相同的平方器的输出进行比较，其输入是施加到VTGT引脚的固定直流电压，通常是VREF引脚提供的1.25 V的精确基准电压。

这些平方单元的输出差异集成在高增益误差放大器中，在VOUT引脚上产生电压，具有轨到轨功能。在控制器模式下，这种低噪声输出可用于改变主机系统RF放大器的增益，从而平衡设定值与输入功率。可选地，VSET处的电压可以是RF信号的幅度调制的复制品，在这种情况下，总体效果是在检测和低通滤波之前去除调制分量。通过在CLPF引脚上添加外部电容，可以无限制地降低平均滤波器的转折频率。AD8362可用于确定具有复杂低频调制包络的高频信号的真实功率，或简单地确定为低频均方根电压表。

用作功率测量设备，VOUT绑定到VSET。然后输出与输入的均方根值的对数成比例。换句话说，读数直接以分贝表示，并且方便地按每十倍1 V或50 mV / dB进行缩放; 其他斜坡很容易安排。在控制器模式下，施加到VSET的电压确定输入所需的功率电平，以使与设定点的偏差无效。输出缓冲器可以提供高负载电流。

当PWDN引脚上的逻辑高电平关断时，AD8362的功耗为1.3 mW。它在25°C时的标称工作电流20 mA内大约20μs内上电。AD8362采用16引脚TSSOP封装，工作温度范围为-40°C至+ 85°C。

应用

优势和特点

• 完整的校准测量/控制系统
• 精确的rms-dc转换，从50 Hz到3.8 GHz
• 输入动态范围> 65 dB：50Ω时为-52 dBm至+8 dBm
• 波形和调制无关，例如GSM / CDMA / TDMA
• 线性分贝输出，标度为50 mV / dB
• 法律一致性误差为0.5 dB
• 所有功能温度和供应稳定
• 工作电压为4.5 V至5.5 V，24 mA
• 断电能力为1.3 mW
