AD8307ARZ/AD8307ARZ对数放大器 ADI现货

发布时间：2019-02-15 14:01:37     浏览：1574

AD8307是首款采用8引脚SOIC_N封装的对数放大器。它是一款完整的500 MHz单片解调对数放大器，基于逐行压缩（连续检测）技术，提供92 dB至±3 dB法律一致性的动态范围和88 dB至所有频率下±1 dB的严格误差限制100 MHz。AD8307非常稳定且易于使用，无需重要的外部元件。需要在7.5 mA时提供2.7 V至5.5 V的单电源电压。快速动作的CMOS兼容控制引脚可将AD8307禁用至150μA的待机电流。

AD8307工作在-40°C至+ 85°C的工业温度范围，采用8引脚SOIC封装和8引脚PDIP封装。

品牌 型号 货期 库存
ADI AD8307ARZ
AD8307ARZ 		1周 100
如若您需要购AD8307ARZ/AD8307ARZ，请点击右侧客服联系我们！！！

应用

  • 将信号电平转换为分贝形式
  • 发射机天线功率测量
  • 接收器信号强度指示（RSSI）
  • 低成本雷达和声纳信号处理
  • 网络和频谱分析仪（至120 dB）
  • 信号电平确定低至20 Hz
  • 真正的分贝交流模式，用于万用表


特点和优势

  • 完整的多级对数放大器
  • 92 dB动态范围：使用匹配网络，-75 dBm至+17 dBm至-90 dBm
  • 单电源最小2.7 V，典型值为7.5 mA
  • DC至500 MHz工作，±1 dB线性度
  • 斜率为25 mV / dB，截距为-84 dBm
  • 高度稳定的温度范围
  • 全差分直流耦合信号路径
  • 100 ns上电时间，150μA睡眠电流

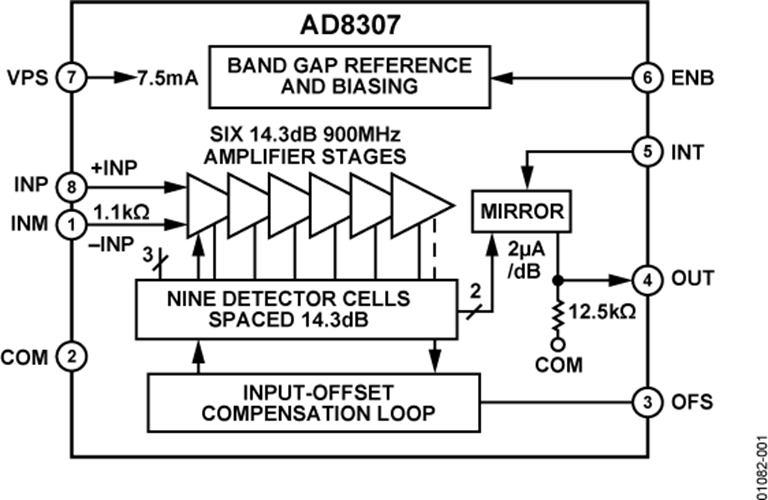

结构图


深圳市立维创展科技代理销售ADI现货产品，致力于为广大客户提供低价格、高质量、有保障的产品，提供优质的售前与售后服务技术。如您有任何产品需求以及服务请联系我们客服人员，我们会再第一时间内为您解决问题。
