AD7478AAKSZ-500RL7/AD7478AARMZ模数转换器 ADI现货

发布时间：2019-02-13 10:41:47     浏览：1531

AD7476A / AD7477A / AD7478A是12位，10位和8位高速，低功耗，逐次逼近模数转换器（ADC）的，分别。这些器件采用2.35 V至5.25 V单电源供电，吞吐速率高达1 MSPS。这些器件包含一个低噪声，宽带宽的采样保持放大器，可处理超过13 MHz的输入频率。使用CS和串行时钟控制转换过程和数据采集，允许器件与微处理器或DSP接口。输入信号在CS的下降沿采样，此时也开始转换。没有与部件相关的管道延迟。AD7476A / AD7477A / AD7478A采用先进的设计技术，可在高吞吐速率下实现低功耗。该器件的基准电压源于V DD内部，以实现ADC最宽的动态输入范围。因此，器件的模拟输入范围为0 V至V DD。转换率由SCLK决定。

品牌 型号 货期 库存
ADI AD7478AAKSZ-500RL7
AD7478AARMZ 		1周 200
如若您需要购AD7478AAKSZ-500RL7/AD7478AARMZ，请点击右侧客服联系我们！！！

产品亮点

  1. 采用SC70封装的首批12- / 10- / 8位ADC。
  2. 高吞吐量，低功耗。
  3. 灵活的电源/串行时钟速度管理。转换速率由串行时钟决定，允许通过串行时钟速度增加来降低转换时间。这允许在不转换时使用掉电模式时降低平均功耗。这些器件还具有省电模式，可在较低的吞吐率下实现最高功效。在断电模式下，电流消耗最大为1μA，典型值为50 nA。
  4. 参考源自电源。
  5. 没有管道延迟。这些器件采用标准逐次逼近型ADC，通过CS输入和一次性转换控制精确控制采样时刻。

应用

  • 电池供电系统
    - 个人数字助理
    - 医疗器械
    - 移动通信
  • 仪表和控制系统
  • 数据采集系统
  • 高速调制解调器
  • 光学传感器


优势和特点

  • 快速吞吐率：1 MSPS
  • 规定V DD为2.35 V至5.25 V.
  • 低电量
    • 采用3 V电源时，1 MSPS时为3.6 mW
    • 1 MSPS时为12.5 mW，电源电压为5 V.
  • 宽输入带宽
    • 在100 kHz输入频率下71 dB SNR
  • 灵活的电源/串行时钟速度管理
  • 没有管道延误
  • 高速串行接口
    • SPI / QSPI / MICROWIRE / DSP兼容
  • 待机模式：最大1μA
  • 6引脚SC70封装
  • 8引脚MSOP
  • 适用于汽车应用

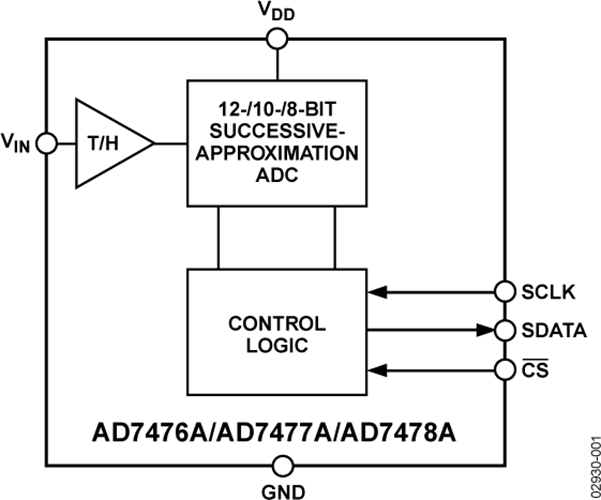

结构图


深圳市立维创展科技代理销售ADI现货产品，致力于为广大客户提供低价格、高质量、有保障的产品，提供优质的售前与售后服务技术。如您有任何产品需求以及服务请联系我们客服人员，我们会再第一时间内为您解决问题。
