HMC205替代件HMC814-Die有源宽带倍频器芯片 ADI现货

发布时间：2019-01-23 10:43:31     浏览：1736

HMC205替代件HMC814-Die是一款采用GaAs pHEMT技术的x2有源宽带倍频器芯片。 由+4 dBm信号驱动时，该倍频器在13至24.6 GHz范围内提供+17 dBm的典型输出功率。 在19 GHz频率下，Fo、3Fo和4Fo隔离大于20 dBc。 HMC814非常适合在点对点和VSAT无线电的LO倍频链中使用，与传统方法相比，可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-136 dBc/Hz，有助于保持良好的系统噪声性能。 所有数据均由通过最短0.31 mm (12 mil)的两条0.025mm (1 mil)线焊连接的芯片获取。

品牌 型号 货期 库存
ADI HMC205
HMC814-Die 		1周 300
如若您需要购买HMC205，HMC814-Die，请点击右侧客服联系我们！！！

应用

  • 时钟生成应用：
    SONET OC-192和SDH STM-64
  • 点对点和VSAT无线电
  • 测试仪器仪表
  • 军用最终用途

  • 传感器

优势和特点

  • 高输出功率： +17 dBm
  • 低输入功耗驱动： 0至+6 dBm
  • Fo隔离： >20 dBc（Fout = 19 GHz时）
  • 100 kHz SSB相位噪声： -136 dBc/Hz
  • 单电源： +5V (88mA)
  • 裸片尺寸： 1.2 x 1.23 x 0.1 mm

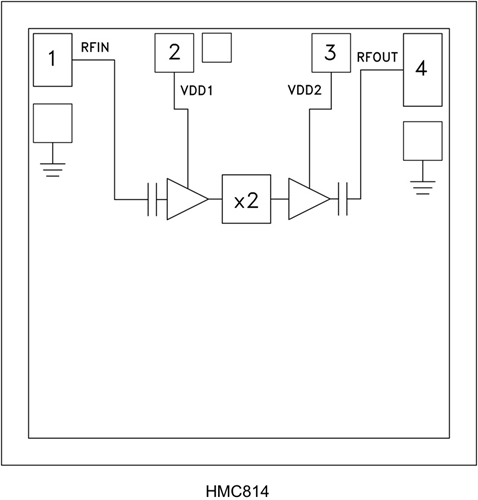

结构图
