HMC515LP5E/HMC515LP5ETR双极性晶体管 ADI代理现货

发布时间：2019-01-23 09:49:37     浏览：1761

HMC515LP5E是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC515LP5(E)集成了谐振器、负电阻器件和变容二极管，可输出半频，并提供4分频输出。 由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下均非常出色。 采用+5V电源电压时，输出功率为+10 dBm（典型值）。 如果不需要，可以禁用预分频器功能以节省电流。 该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装，无需外部匹配元件。

品牌 型号 货期
ADI HMC515LP5E
HMC515LP5ETR 		1周
如若您需要购买HMC515LP5E/HMC515LP5ETR，请点击右侧客服联系我们！！！


应用

  • VSAT无线电
  • 点对点/多点无线电
  • 测试设备和工业控制

  • 军事最终用途


优势和特点

  • 双路输出： Fo = 11.5 - 12.5 GHz
    Fo/2 = 5.75 - 6.25 GHz
  • Pout: +10 dBm
  • 相位噪声： 典型值为-110 dBc/Hz（100 kHz）
  • 无需外部谐振器
  • QFN无引脚SMT封装，25 mm²

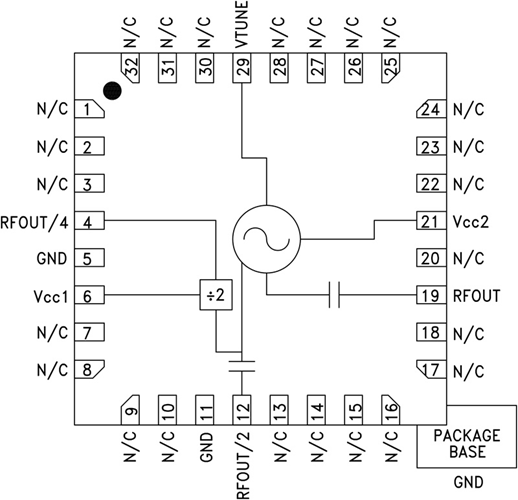

结构图
