1092-02A-6终端发射2.92mm（K）40 GHz插孔标准块 SOUTHWEST现货

发布时间：2019-01-22 09:29:57     浏览：1764

品牌 型号 货期
SOUTHWEST 1092-02A-6 1周
如若您需要购买1092-02A-6，请点击右侧客服联系我们！！！

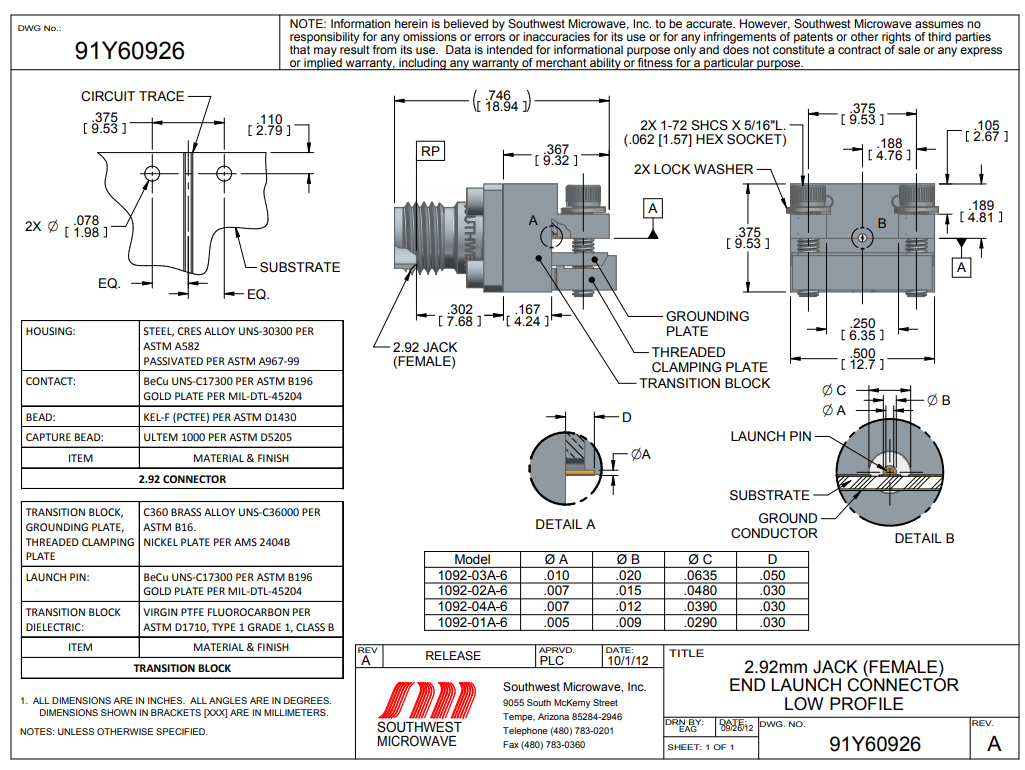

1092-02A -6-系列

2.92mm（K）

分类

母端

频率（GHz）

40,36,27,18

样式

标准块

引脚/电介质直径

0.007 / 0.0480

PCB厚度

≤.100




终端启动连接器 - 安装程序

步骤1：将端部启动连接器安装在电路板上所需的位置。

步骤2：确保启动销位于迹线的中心。

步骤3：确保过渡块紧靠板。

步骤4：将1-72安装螺钉拧紧至20 in-oz扭矩*，或直至连接器固定。*仅建议。扭矩量可能因PCB材料而异。

步骤5（可选）：将启动引脚焊接到迹线。（注意：确保焊料在发射引脚/走线接触区域的整个长度上流动。）

步骤6（可选）：去除多余的焊料。（注意：过量的焊料会影响性能。）

步骤7（可选）：清洁焊点周围的焊剂或其他残留物。
