​LWH05060WAH国产替代PTH05060WAH无缝升级

发布时间：2025-07-02 16:46:07     浏览：22

PTH05060WAH

在复杂多核处理器数字系统的电源电路中，TI的PTH05060WAH模块凭借其高输出电流和紧凑型尺寸广受青睐。然而，随着国产电源技术的发展，Leadway推出的LWH05060WAH提供了完美的原位替代方案，在性能参数精确匹配的前提下，进一步完善了温度适应性和能效等级表现。

参数对比

参数

PTH05060WAH（TI）

LWH05060WAH（Leadway）

输入电压范围

4.5V ~ 5.5V

4.5V ~ 5.5V

输出电压范围

0.8V ~ 3.6V（可调）

0.8V ~ 3.6V（可调）

输出电流

10A

10A

效率

94%

94%

封装尺寸

10-DIP（25.4mm × 15.7mm × 8.9mm）

10-DIP（25.4mm × 15.7mm × 8.9mm）

工作温度

-40℃ ~ 85℃

-40℃ ~ 116℃

LWH05060WAH关键功能：

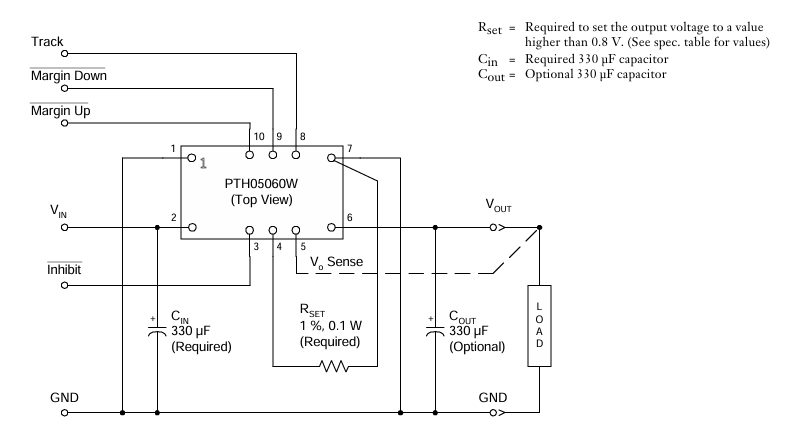

电阻调压机制：通过外接0.1W 1%精密度电阻（100ppm/℃温漂要求）实现0.8V-3.6V精准输出

自动追踪技术：兼容多模块同步通电时序控制

保护机制：集成非闭锁过电流保护、控制引脚关断功能

Vo感知补偿：可选择连接以缓解线路压降

替代可行性

电气性能兼容

- 输入/输出电压范围、电流、效率基本一致，能直接替换无需调整电路设计。

- 输出电压可调功能（通过电阻设置）与 TI 原型号一致，满足灵活配置需求。

机械尺寸匹配

- 封装形式（10-DIP）及尺寸完全相同，PCB 布局无需调整，降低替换成本。

应用场景覆盖

- 都适用于 DC/DC 转换器、VRM（电压调节模块）等高频率、大电流电源场景，目标应用包括多处理器系统、DSP、微控制器供电等。

成本与供应链优势

- Leadway 作为国产厂商，价格也会更有竞争力，且供应链稳定性能优于部分进口品牌。

深圳市立维创展科技有限公司拥有20年电子元器件技术积累，专业的产品研发和品质团队，造就Leadway电源模块产品。以技术创新为核心，做最适合市场需求的产品规格。产品对标美系、日系，实现pin &pin替换如需要任何技术支持，或产品咨询，欢迎咨询.
