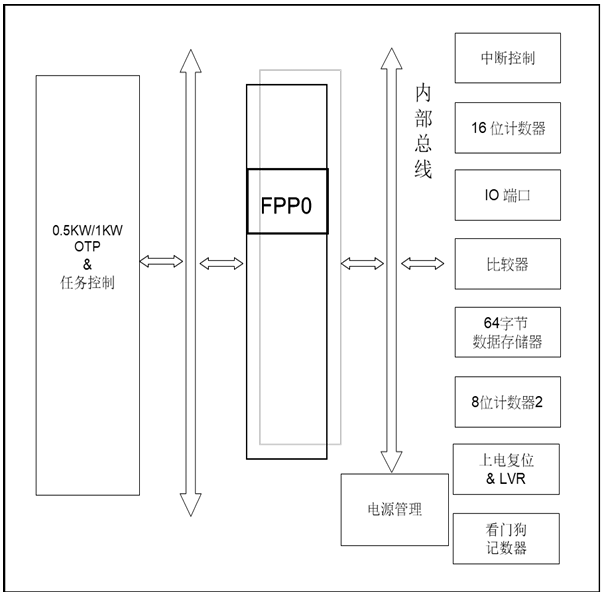

PMS15A/PMS150C系列是PADAUK 公司生产的 8 位 OTP（一次性编程）型单片机，PMS15A/PMS150C是一款IO类型、完全静态,以OTP为程序存储基础的单片机。使用RISC的架构基础使大多数的指令启动时间都是一个指令周期,只有极少数指令是需要两个指令周期。内部最多达0.5KW/1KWOTP程序内存及其64字节数据存储器:另外,PMS15A/PMS150C还提供一种16 位的硬件计数器、一个8位的硬件PWM生成器和一个通用型比较器。

基本特性

存储器：

  - PMS150C 具有 1KW OTP 程序存储器和 64 字节数据 RAM。

  - PMS15A 具有 0.5KW OTP 程序存储器和 64 字节数据 RAM。

- 工作电压：2.0V 至 5.5V。

- 工作温度范围：-20°C 至 70°C。

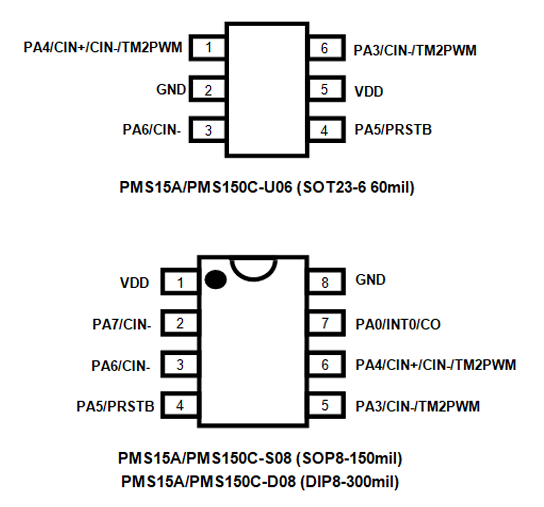

- 封装形式：提供 SOT23-6（60mil）、SOP8（150mil）和 DIP8（300mil）等多种封装。

系统特性

- 定时器：

  - 内置 16 位硬件定时器 Timer16，支持多种时钟源和预分频器。

  - 内置 8 位 PWM 硬件定时器 Timer2，支持周期模式和 PWM 模式。

- 比较器：PMS150C 配备通用比较器。

- 唤醒功能：每个 IO 引脚均可配置为唤醒功能。

- 低电压复位（LVR）：PMS150C 支持 8 级 LVR。

- 外部中断：支持 1 个外部中断输入。

CPU特性

- 指令集：提供 79 条指令，大多数指令为单周期（1T）指令。

- 堆栈指针：可编程堆栈指针和可调节堆栈级别。

- 数据存取：支持直接和间接寻址模式，IO 地址和存储地址空间独立。

IO特性

- 最大 IO 数量：PMS150C 和 PMS15A 均支持最大 6 个 IO 引脚。

- 上拉电阻：PMS150C 的 6 个 IO 引脚具有可选的驱动/灌电流和上拉电阻。

- 灌/拉电流：PMS150C 在正常模式下为 14.5mA/-10.5mA@5V，低功耗模式下为 5mA/-3.5mA@5V。

应用场景

PMS15A 和 PMS150C 系列单片机适用于需要低功耗、小封装和简单控制逻辑的应用，例如小型家电控制、传感器接口、LED 控制等。不过，它们不建议用于 AC 阻容降压供电或有高 EFT（电快速瞬变）要求的应用。
