AT32L021系列是雅特力科技推出的一款高性能、低功耗的 ARM® Cortex®-M0+ 内核微控制器，专为满足物联网（IoT）、无线通信、电机控制及消费性电子等领域的低功耗应用需求而设计。

核心性能

CPU 运算速度：最高可达 80MHz，确保快速处理能力。

供电电压范围：1.71V 至 3.6V，适应多种电源环境。

I/O 电平兼容性：I/O 口可承受 5V 电平，增强系统兼容性。

工作温度范围：-40°C 至 +105°C，适用于工业级应用环境。

内存与存储

闪存存储器（Flash）：提供 16KB 至 64KB 的多种容量选择，满足不同应用需求。

随机存取存储器（SRAM）：最高支持 8KB（基础）+1KB（额外，支持奇偶校验），确保数据稳定性和安全性。

系统存储器（4KB）：既可作为启动加载程序（Bootloader）使用，也可配置为一般用户程序和数据区，实现最大 64KB+4KB 的空间利用。

安全库区（sLib）：可将指定主存储区设为执行代码安全库区，仅允许调用而无法直接读取，增强代码安全性。

时钟系统

PLL：支持 80MHz 输出，提供高精度时钟源。

外部高速晶体振荡器：支持 4MHz 至 25MHz，确保时钟稳定性。

内部高速 RC 振荡器：48MHz，工作温度范围 -40°C 至 105°C，适用于无需外部晶振的场合。

外部低速 RTC 晶体振荡器：32.768kHz，为实时时钟提供稳定时钟源。

内部低速 RC 振荡器：40kHz，提供低功耗时钟选择。

复位与电源管理

低功耗模式：支持睡眠、深睡眠和待机模式，有效降低功耗。

深睡眠模式：电流约 9uA，唤醒时间低于 17us，实现快速唤醒和低功耗运行。

待机模式：电流仅为 1.2uA，显著延长电池寿命。

上电/断电复位（POR/LVR）：确保系统稳定启动和关闭。

可编程电压监测器（PVM）：实时监测电源电压，确保系统安全运行。

电池供电寄存器（BPR）：提供 5 个 32 位寄存器，用于存储关键数据。

模拟与高性能外设

12 位高速 ADC：采样率高达 2Msps，15 通道，满足高速数据采集需求。

定时器：

1 个 16 位带死区控制 PWM 高级控制定时器，适用于电机控制等应用。

5 个 16 位通用定时器，提供灵活的定时功能。

2 个看门狗定时器（独立和窗口型），确保系统稳定性。

1 个 16 位基本定时器，满足基础定时需求。

1 个 24 位自减型系统时间定时器，提供精确的时间管理。

外设接口

I²C：2 个，支持标准 I²C 通信协议。

SPI/I²S：2 个，SPI 模式可达 36MHz，适用于高速数据传输。

USART：4 个，支持 ISO7816、LIN、IrDA 接口和调制解调控制，满足多种通信需求。

CAN 2.0B：1 个，支持 CAN 总线通信，适用于工业控制和汽车电子等领域。

IRTMR：1 个，提供额外的定时或控制功能。

DMA 与快速 I/O 端口

DMA：5 通道，支持定时器、ADC、I²S、SPI、I²C 和 USART 的数据传输，减轻 CPU 负担。

快速 I/O 端口：多达 39 个 I/O 端口，所有 I/O 口可映像到 16 个外部中断，几乎所有 I/O 口可容忍 5V 输入信号，增强系统灵活性和兼容性。

内核专用单周期 GPIO 总线：提供高速 GPIO 访问能力。

封装类型

LQFP：32/48 引脚，适用于需要较多引脚的场合。

QFN：20/28/32 引脚，提供紧凑的封装选择。

TSSOP：20 引脚，适用于小型化设计需求。

应用领域

AT32L021 系列微控制器凭借其高性能、低功耗、丰富的外设接口和灵活的封装选择，特别适用于物联网（IoT）、无线通信模块、电机控制及消费性电子等各种低运行功耗、低待机功耗需求的设计。其卓越的性能和性价比，使其成为入门级低功耗 MCU 的最佳选择之一。

深圳市立维创展科技有限公司， 授权代理销售雅特力32位MCU产品，欢迎咨询。

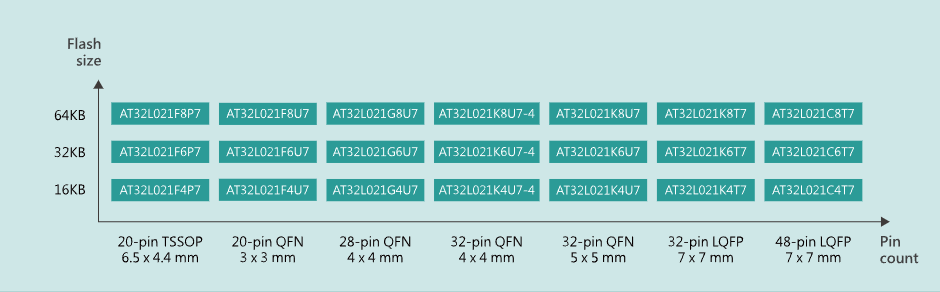

ARM Cortex®-M0+ AT32L021 系列 产品列表
