​Leadway电源模块的使能信号是如何作用的

发布时间：2025-05-14 16:28:04     浏览：79

在电机控制系统中，Leadway电源模块的使能信号（Enable Signal）是协调电源启停与电机驱动的核心控制逻辑之一。其作用不仅限于简单的通断控制，更涉及系统安全、能耗管理及多设备协同。

使能信号的核心功能

1、基础控制逻辑
使能信号通过高电平或低电平（通常为TTL或CMOS电平）直接控制电源模块的输出状态。例如：

l 高电平有效：当Leadway电源模块的EN引脚接收到高电平（如3.3V/5V）时，模块输出电源至电机驱动器，启动电机运行；低电平则切断供电。

l 低电平有效：部分型号可能采用反向逻辑，需根据模块手册确认。

2、安全保护联动
Leadway电源模块的使能信号可与驱动器的故障信号（如过流、过热）联动。例如，当驱动器检测到异常时，通过FAULT引脚反馈至电源模块的EN端，强制关闭输出，避免设备损坏。

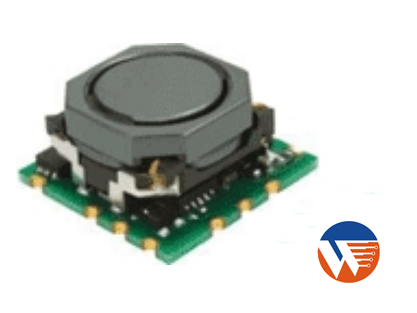

Leadway电源模块

作用优势

l 控制模块正常工作：使能信号是电源模块的一个输入端口，只有该引脚激活（如置于高电平），整个模块才能正常工作。它相当于一个“允许”信号，只有当使能信号有效时，电源模块才会按照设定的参数输出稳定的电能。

l 实现灵活控制：通过外部控制器或开关控制使能信号，可以灵活地启用或禁用电源模块。例如，当系统不需要电源模块供电时，可以通过控制使能信号将其关闭，从而节省能源并提高整体系统的效率。

l 保障系统安全：在数控系统等应用场景中，将使能信号与急停开关和行程限位开关串联起来。当按下急停开关或者设备运转超出行程后，使能信号被断开，电源模块停止输出，从而保护设备在安全的行程内运行，避免因错误操作或不良条件导致系统故障或损坏。

应用场景

l 低功耗管理模式
在待机或轻载状态下，通过MCU的GPIO控制使能信号关闭电源模块输出，降低系统静态功耗。例如，机器人待机时，主控芯片可发送低电平至EN引脚，切断非必要供电。

l 多模块协同控制
在需要冗余供电的场景中，双Leadway模块并联时，使能信号可配合“二极管ORing电路”实现主备切换。主模块故障时，备用模块的EN信号立即激活，切换时间可控制在10ms内。

深圳市立维创展科技有限公司拥有20年电子元器件技术积累，专业的产品研发和品质团队，造就Leadway电源模块产品。以技术创新为核心，做最适合市场需求的产品规格。产品对标美系、日系，实现pin &pin替换如需要任何技术支持，或产品咨询，欢迎咨询。

上一篇: ​Leadway电源模块的价格和村田电源相比如何？

下一篇: ​智能设备中Leadway电源模块的应用案例

推荐资讯

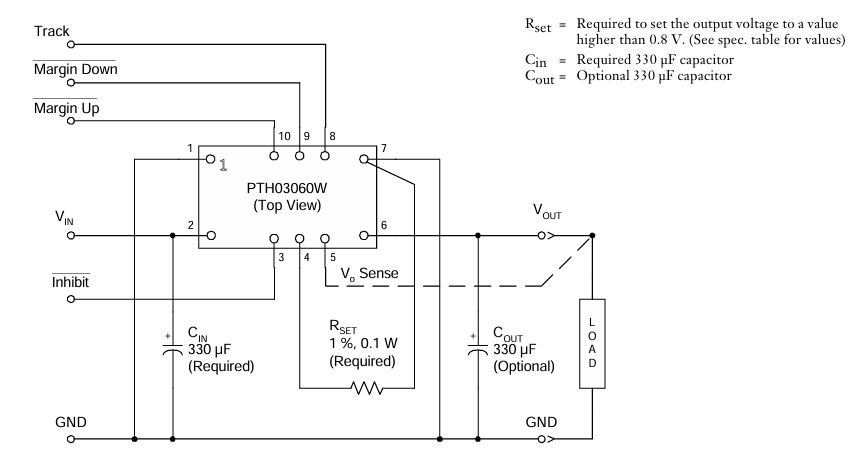

  • ​PTH03060WAH高性能DC/DC电源模块替代方案
