​ADRF5301反射式SPDT开关ADI

发布时间：2024-12-04 17:09:42     浏览：691

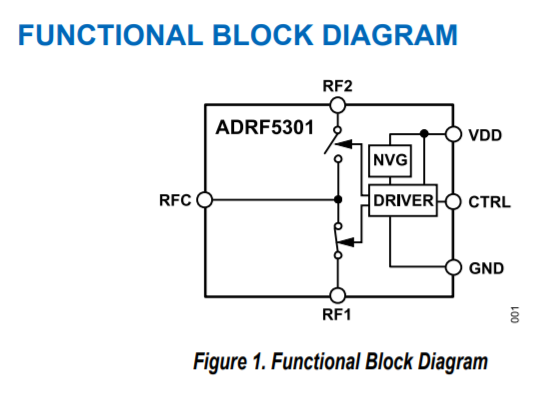

ADRF5301是种选用硅工艺技术的反射式SPDT开关。

ADRF5301专门为37 GHz至49 GHz的5G应用而研发的。该器件具备1.4 dB的低插入损耗、30 dB的高隔离度，及其均值28 dBm和最高值36 dBm的RF输入功率处理效率。

ADRF5301包括一个负电压发生器（NVG），能够在向VDD管脚增加3.3V的单独正电源的情况下工作。ADRF5301选用互补金属氧化物半导体（CMOS）/低压晶体管对晶体管逻辑性（LVTTL）兼容控制。

ADRF5301选用20接插件、3 mm×3 mm、满足RoHS标准的焊层栅格阵列封装，能够在-40°C至+105°C的温度范围内工作。


特征

►反光设计

►低插入损耗：典型值为1.4 dB

►高隔离度：典型值为30dB

►高输入线性度：

►P0.1dB:36 dBm

►输入IP3:52 dBm

►高射频功率处理

►均值28 dBm

►36 dBm最高值

►单电源操控：3.3V

►内部NVG

►射频稳定时间（0.1 dB最终射频输出）：50 ns

►20接插件，3mm×3mm，焊层栅格阵列（LGA）封装

应用

►工业扫描器

►测试设备

►蜂窝状基础设施建设毫米波5G

►军工用无线通信、雷达探测、通信对抗措施（ECM）

►微波无线通信和甚小直径终端（VSAT）

深圳市立维创展科技是ADI \ Linear 的代理商，以代理分销库存现货ADI \ Linear为产品优势，可提供当日发货服务，欢迎咨询。
