​DAC8420FQ四路12位串行电压输出DAC现货库存

发布时间:2024-10-24 17:00:37     浏览:819

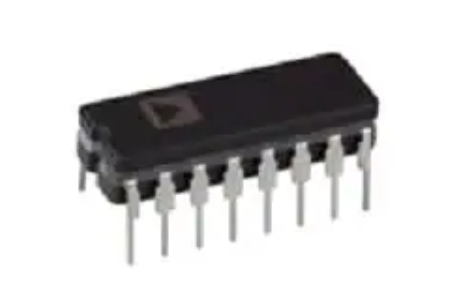

ADIDAC8420FQ是款16管脚封装的四路12位电压输出DAC,具备串行数字接口。通过BiCMOS技术应用,DAC8420FQ具备异常高的电源电路密度和低功耗设计。简单实用的串行数字输入和全缓冲模拟电压输出无需外部模块去实现特殊的性能。

3线串行数字输入能够轻松的连接上以10 MHz运转的微处理器,仅需最少的额外电源电路。各个DAC由一个16位串行字单独编址,该串行字由一个12位数据字和一个位置头组成。

客户可编程复位控制CLR强制所有四个DAC输出为零刻度线或中刻度,异步包含目前DAC存储器值。由输入VREFHIVREFLO确定的输出电压范围由用户设置,适用于电源内的正或负单极或双极信号转动,从而允许极大的设计操作灵活性。

DAC8420FQ具备16管脚PDIPSOICCERDIP封装。使用规定的电源范围仅有+5 V至±15 V,参考值分别是+2.5 V至±10 V。在±15 V电源下作业时的功能损耗低于255 mW(最大值),在+5 V电源下仅有35 mW(最高值)。


特征

确保温度单调性

DAC之间适配优良

单极或双极使用

缓冲电压输出

高速串行数字接口

初始化为零刻度或中刻度

宽电源范围,+5V至±15V

低功耗设计(最高35 mW

具备16管脚PDIPSOICCERDIP封装

应用领域

软件控制校准

伺服控制系统

过程管理和自动化

ATE

深圳市立维创展科技是ADI的分销商,主要供应放大器、线性产品、数据转换器、音视频产品、宽带产品、时钟和定时IC、光纤通信产品、接口和间隔、MEMS和传感器、电源和热经管、处理器和DSP、射频和图形处理器、开关和分配器等。大部分产品,均提供现货库存供货。
