EC5BW系列隔离式DC-DC电源模块CINCON

发布时间：2024-05-10 13:56:32     浏览：5897

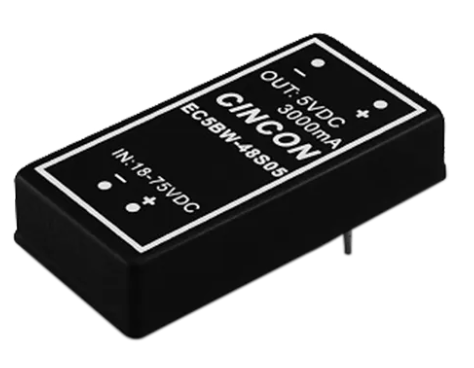

EC5BW系列隔离式DC-DC电源模块CINCON

EC5BW系列隔离式DC-DC电源模块CINCON适用于各种需要隔禪电源的电子设备和应用，具有高性能、高效率和高可靠性，且提供多种输入输出规格可选，非常适合满足不同应用的需求。

产品型号：

MODEL
NUMBER		INPUT
VOLTAGE		OUTPUT
VOLTAGE		 OUTPUT CURRENTINPUT CURRENT%EFFCAPAGITOR
LOAD MAX.
MIN.  MAX.NO LOADFULL LOAD(2)(3)
EC5BW-24S339-36 VDC3.3 VDC0 mA  4000 mA60 mA632 mA87874000μF
EC5BW-24S059-36 VDC   5 VDC0 mA  3000 mA70 mA718 mA87873000μF
EC5BW-24S129-36 VDC12 VDC0 mA  1250 mA30 mA718 mA87871250μF
EC5BW-24S159-36 VDC   15 VDC0 mA  1000 mA30 mA710 mA88881000μF
EC5BW-24D059-36 VDC±5 VDC0 mA±1500 mA30 mA735 mA85851500μF
EC5BW-24D129-36 VDC±12 VDC0 mA±625 mA30 mA718 mA8787625μF
EC5BW-24D159-36 VDC±15 VDC0 mA±500 mA30 mA710 mA8888470uF
EC5BW-48S3318-75 VDC3.3 VDC0 mA4000 mA40 mA313 mA88884000uF
EC5BW-48S0518-75 VDC   5 VDC0 mA3000 mA40 mA355 mA88883000μF
EC5BW-48S1218-75 VDC   12 VDC0 mA1250 mA20 mA359 mA87871250μF
EC5BW-48S1518-75 VDC   15 VDC0 mA1000 mA20 mA359 mA87871000μF
EC5BW-48D0518-75 VDC±5 VDC0 mA±1500mA20 mA368 mA85851500μF
EC5BW-48D1218-75 VDC±12 VDC0 mA±625 mA20 mA359 mA8787625uF
EC5BW-48D1518-75 VDC±15 VDC0 mA±500 mA20 mA359 mA8787470μF

主要特点：

1. 15W隔离输出

2. 高效率达88%

3. 2"x1"六面屏蔽金属外壳

4. 4:1输入范围

5. 稳压输出

6. 固定开关频率

7. 输入欠压保护

8. 过流保护

9. 可选的远程开关控制

10. 持续短路保护

11. 内部无钽电容

12. 导电EMI符合EN55032 Class A标准

13. 安全符合IEC/EN/UL 62368-1标准

技术规格：

1. 输入电压范围：9-36VDC或18-75VDC，取决于型号

2. 输出电压：包括3.3VDC、5VDC、12VDC、15VDC以及双极性的±5VDC、±12VDC、±15VDC等

3. 输出电流范围：±500mA到4000mA不等

4. 效率高达88%

5. 开关频率固定

6. 负载调整率±0.2%至±1.0%

7. 线性调整率±0.2%最大

8. 过载和短路保护

9. 工作温度范围：-40°C至+85°C

10. 封装尺寸：2.00x1.00x0.40英寸(50.8x25.4x10.16mm)
