XC9702系列降压DC/DC转换器TOREX

发布时间：2024-04-07 09:02:45     浏览：695

　　TOREX半导体公司最新推出了XC9702系列降压DC/DC转换器。这款降压DC/DC转换器利用小型外围元件实现了60V的高耐压和世界上最小的安装面积(9.4×7.4mm = 69.56mm2)。

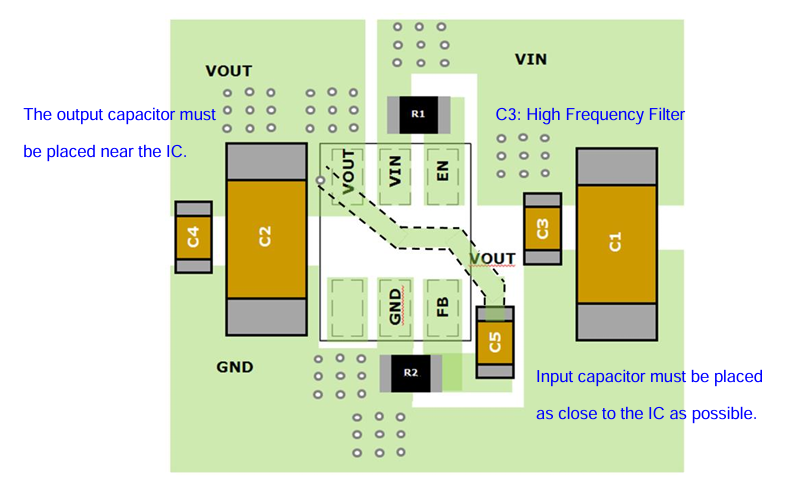

XC9702电路板降压DC/DC转换器TOREX

　　XC9702系列的特点包括输入电压范围为4.5V至60V，输出电压范围为2.5V至12V，输出电流为300mA，并支持高达125℃的工作环境温度。 它配备了MODE端子，可实现自由切换PWM控制和PWM/PFM自动切换控制，从而实现低噪声和低功耗。它可以从不稳定的24V电源(例如FA(工厂自动化)设备)中高效输出稳定的3.3V或5V低纹波电压，有效解决了工业设备中高压LDO散热问题。

XC9702的效率TOREX

　　规格参数：

　　输入电压:4.5V ~ 60.0V(绝对最大值): 66.0 v)

　　输出电压范围:2.5V ~ 12.0V (FB: 0.75V±1.5%)

　　输出电流:300mA

　　电源电流:12µA

　　振荡频率:1.0MHz

　　效率:83% (VIN=12V, VOUT=5V, IOUT=1mA)

　　控制方式:F-PWM (MODE= " H ")

　　PWM和PFM(模式=“L”)

　　功能:软启动(外部插件)

　　能力好

　　UVLO

　　保护:限流、过压保护

　　热关机

　　Lx短路保护

　　包装:HSOP-8N, USP-10B

　　工作环境温度:-40℃~ 125℃

XC9702的封装

　　该系列产 品的工作电压为60V，即使发生输入电压过冲，也能防止设备损坏。其具有限制电流、过压保护、Lx短路保护、热关断等保护功能，确保即使在异常情况下也能安全运行。此外，还可以通过外部软启动调整功能和电源良好功能进行电源顺序调整。

　　XC9702系列拥有高耐压性和低功耗的特点，因此能够满足近年来对产品待机低功耗要求日益严格的需求，同时也满足各种工业设备对效率提高、小型化以及安装面积减少的要求。

　　该系列产品可广泛适用于各种应用，封装系列包括带引脚的HSOP-8N(6.2x5.2x1.7mm)和小型表面实装型USP-10B(2.6x2.9x0.6mm)。

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司优势分销TOREX电源器件，大量现货库存，欢迎咨询。
