MUN12AD06-SM评估板

发布时间：2022-06-02 16:35:50     浏览：1456

评估板用作MUN12AD06-SM，高效率DC/DC电源模块。评估板在负载电流高至6A时形成+7.0V输出电压。输出设置电阻器RFB可以调节，以评估不同的输出电压。

MUN12AD06-SM开关频率为800kHz，应用提供的模块可实现高至93%的效率。



电气规格：

Parameters

Symbol

Value

Unit

Input Voltage Range

VIN

7~24

V

Output Voltage

VOUT

0.6~7

V

Output Current

IOUT

6

A

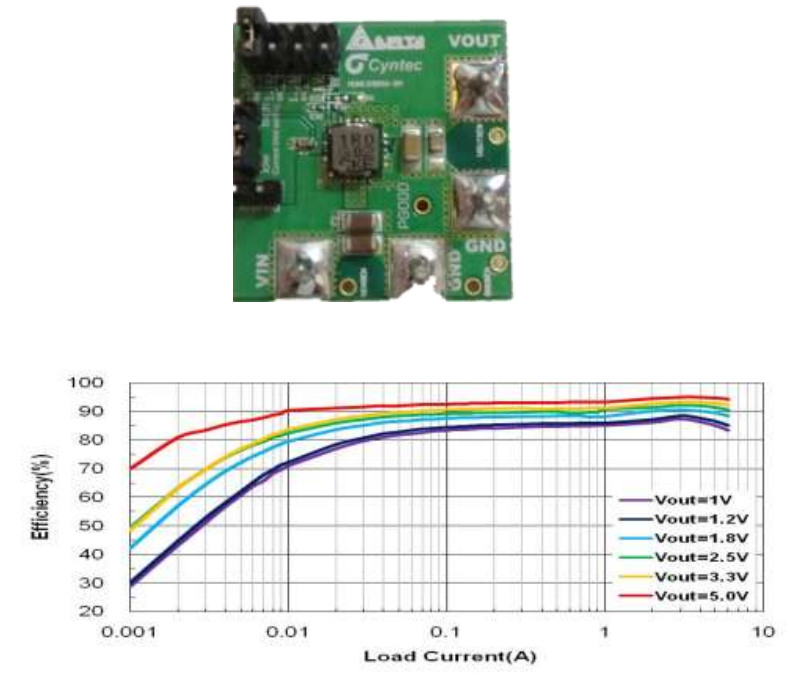

EVALUATION BOARD&EFFICIENCY::


MUN12AD06-SM输出电压VOUT可通过改变RX（R3～R6）进行编程。


深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解MUN12AD06-SM请点击：http://www.leadwaytk.com/article/2078.html
