MUN3CAD01-SC评估板

发布时间：2022-05-23 16:59:06     浏览：906

Cyntec评估板用作MUN3CAD01-SC高效DC/DC电源模块。评估板在2.7V和5.5V输入电压区域内的负载电流超过1A时形成+1.8V输出电压。MUN3CAD01-SC可以调节输出设置电阻器R3至R8，以评估不同的输出电压。MUN3CAD01-SC开关频率为3.0MHz，采用所提供的部件可实现超过93%的效率。



电气规格：

Parameters

Symbol

Value

Unit

Input Voltage Range

VIN

2.7~5.5

V

EN Voltage Range

EN

1.5~5.5

V

Output Voltage

VOUT

1.8

V

Output Current

IOUT

1

A

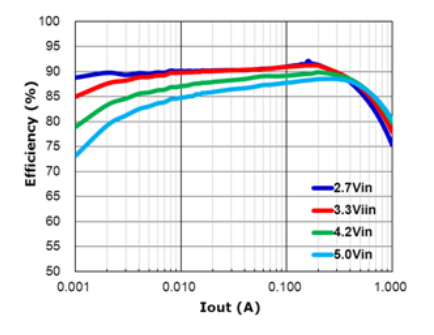

EFFICIENCY:


MUN3CAD01-SC评估板的输出电压预设为1.8V。

输出电压VOUT可通过改变Rx进行编程。使用以下公式计算新值：


深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解MUN3CAD01-SC请点击：http://www.leadwaytk.com/product/2995.html
