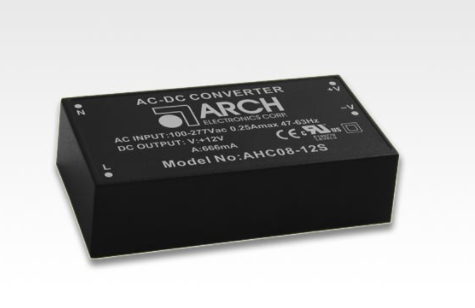

ARCH交直流电源模块AHC08系列
发布时间：2022-03-03 17:33:05 浏览：1325
AC/DC电源模块可以将AC转换为DC，其功率流方向可以是双向的。从电源到负载的功率流称为“整流”，从负载回到电源的功率流称为“有源逆变器”。在AC/DC电源模块的转换过程中，必须对其进行整流和滤波，因此需要相对较大的滤波电容。此外，由于内部高频、高压、大电流开关的作用，电磁兼容问题更难解决，这对内部高密度安装电路的设计提出了更高的要求。同样，高压大电流开关增加了电源的工作损耗，限制了交直流电源模块的模块化进程，因此，必须采用电源系统的优化设计方法，使其工作效率达到一定的满意程度。它必须与直流电源设备区分开来。AC/DC电源模块不等同于DC电源。
特征
适用于PCB安装使用的开关电源模块
全封装形式塑料外壳
通用型输入范围90-305VAC，47-440Hz
超紧凑规格尺寸：2.055x1.055x0.75英寸
单输出和双输出
稳压输出
低纹波和噪声
最大空载功率<0.3W
隔离等级II
CE和UL安全认证
3年产品保修
ARCH为台湾知名电源模块产品制造商，ARCH主要提供大功率AC-DC和DC-DC电源模块产品，常见于系统前端，目前ARCH电源模块客户群覆盖显示屏、仪表、医疗、工业自动化、医疗、轨道交通等，ARCH电源模块产品特色以大功率-小体积为特征。
深圳市立维创展科技授权代理ARCH电源模块产品，提供高效率，高品质与小尺寸特性的产品满足市场趋势和需求，并提供技术支持服务，欢迎咨询。
详情了解ARCH电源模块请点击：http://www.leadwaytk.com/brand/38.html
输入规格/输入规格 |
电压 | 90~305 VAC 或 120~430 VDC |
|
频率 | 47-440赫兹 |
|
|
|
|
输出规格/输出规格 |
力量 | 8 | （最大限度。） |
电压 | 3.3, 3.8, 5, 8, 9, 12, 14, 15, 24
---------------------------------
5/3.3、8/5、12/5 |
电压精度
（满载和标称输入电压） | 单：±2%
---------------------------------
5S3.3S:Vo:±2% / Vr: ±15%
--------------------------------
其他：Vo:±2% / Vr:±5% |
最小负载
（满载） | 单人：0%
---------------------------------
双人：25% |
线路调节
（LL 到 HL 满载） | 单：±0.2%
---------------------------------
双：Vo：±0.2% / Vr：±3 % | （典型） |
负载调节
（平衡） | 3.3S~9S:±1%
---------------------------------
12S~24S:±0.5%
-- -------------------------------------------
双：Vo:±0.5% / Vr:±5% | （典型） |
波纹 | 24S:<150mV (Vp-p)
---------------------------------
其他:<100mV (Vp-p ) ) | （最大限度。） |
噪音 | 24S:<200mV (Vp-p)
---------------------------------
其他:<150mV (Vp-p ) ) | （最大限度。） |
短路保护 | 打嗝模式，
无限期（自动恢复） |
环境规格/环境规格 |
工作温度 | -40 °C 至 +70 °C |
|
贮存温度 | -40 °C 至 +85 °C |
|
温度系数 | ±0.02% / °C |
湿度 | 95% 相对湿度 |
|
|
|
|
安全与 EMC |
隔离电压
（输入到输出） | 3000 伏交流电 |
|
机构批准 | UL 60950-1，CAN/CSA C22.2 No. 60950-1-07 |
|
EMI
（传导和辐射发射） | EN 55032 B 类 |
|
EMS
（抗噪） | EN 55024 |
|
|
|
|
其他 / 其他 |
尺寸
（公差±0.5mm） | 52.2 x 26.8 x 19.0 毫米
2.055 x 1.055 x 0.75 英寸 |
重量 | 35 克 |
案例材料 | 玻璃纤维塑料树脂（可燃性达到 UL 94V-0） |
冷却方式 | 自由空气对流 |
|
