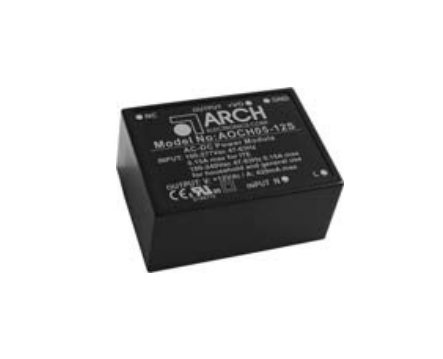

ARCH交直流电源模块AOCH05
发布时间：2021-12-29 17:14:09 浏览：1197
ARCH交直流电源模块ARCHS新系列AOCHO5（5W）选用与AOC系列同样的插脚设计方案，有利于替换，安全性能从UL60950升级至UL62368。
ARCH交直流电源模块AOCH05在-40°Cto+70°C的宽工作温度范围内，将电源模块输入条件从90VAC提升到305VAC。
ARCH交直流电源模块AOCH05完全保护（OCP、OVP、短路）和EMCB级排放法规遵从性，不需要任何外部组件，这些基本都是易于使用且极具成本效益的PSU解决方案。
特征：
超紧凑规格尺寸：1.46x1.08x0.69英寸；
通用型输入范围90-305VAC，47-440Hz；
输入/输出隔离4000VAC；
工作环境温度范围-40°C至+70°C；
空载功能损耗<0.1W；
操作状态5000m (UL/IEC/EN62368-1)；
满足EMC标准，不需要外部组件；
安全认证满足UL/IEC/EN62368-1、IEC/EN60950-1、IEC/EN60335-1、IEC/EN61558-2-16；
深圳市立维创展科技授权代理ARCH电源模块产品，提供高效率，高品质与小尺寸特性的产品满足市场趋势和需求，并提供技术支持服务，欢迎咨询。
详情了解ARCH(翊嘉)电源模块请点击：http://www.leadwaytk.com/brand/38.html
与我们的销售工程师联系 QQ：2747903739 Tel: 0755-83050806
输入规格/输入规格 |
电压 | 90~305 VAC 或 120~430 VDC |
|
频率 | 47-440赫兹 |
|
浪涌电流 (<500us) | 30 A (115 VAC) /
60 A (230 VAC) | （最大限度。） |
漏电流 | 0.25 毫安 | （最大限度。） |
输出规格/输出规格 |
力量 | 5 | （最大限度。） |
电压 | 3.3、5、12、24 |
|
电压精度
（满载和标称输入电压） | ±2% |
|
线路调节
（满载时 LL 至 HL） | 3.3S,5S:±0.2%
--------------------------------
12S,24S:±0.1% | （典型） |
负载调节
（满载时为 0% 至 100%） | 3.3S：±1%
--------------------------------
其他：±0.5% | （典型） |
纹波和噪音 | 3.3S,5S:<100mV (Vp-p)
--------------------------------
12S:<150mV (Vp) -p)
--------------------------------
24S:<200mV (Vp-p) | （最大限度。） |
|
|
|
保护/保护规格 |
过功率保护 | 打嗝技术，自动恢复 ≧ 115% Io |
过压保护 | 齐纳二极管钳位 |
短路保护 | 打嗝模式，
无限期（自动恢复） |
环境规格/环境规格 |
工作温度 | -40 °C 至 +70 °C |
|
贮存温度 | -40 °C 至 +85 °C |
|
温度系数 | ±0.02%/℃ |
湿度 | 95% 相对湿度 |
|
振动 | IEC60068-2-27
(10~500Hz, 2G 10min./1cycle,60min. 每个沿 X, Y, Z 轴) |
震惊 | IEC60068-2-6 |
|
操作时的海拔高度
(UL / IEC / EN 62368-1) | 5000米 |
|
安全与电磁兼容 |
隔离电压
（输入到输出） | 4000 伏交流电 |
|
机构批准 | UL / IEC / EN 62368-1、
IEC / EN 60950-1、
IEC / EN 60335-1、
IEC / EN 61558-2-16 |
|
EMI
（传导和辐射发射） | EN 55032 B 类 |
|
EMS
（抗噪性） | EN 55035 |
|
其他 / 其他 |
尺寸
（公差±0.5mm） | 37.0 x 27.5 x 17.5 毫米
1.46 x 1.08 x 0.69 英寸 |
重量 | 24 克 |
案例材料 | 带玻璃纤维的塑料树脂
（可燃性符合 UL 94V-0） |
冷却方式 | 自由空气对流 |
|
