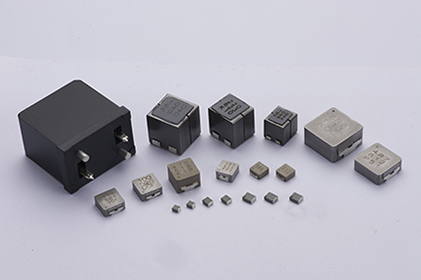

Cyntec动力扼流圈（汽车级）
发布时间：2020-08-26 16:29:03 浏览：4279
Cyntec动力扼流圈（汽车级）具有高可靠性和高性能。Cyntec动力扼流圈（汽车级）经验证的设计和工艺支持汽车应用的高可靠性、高热特性和高效率反应堆。Cyntec动力扼流圈（汽车级）已按照AEC-Q 200标准发布了全套功率扼流圈。在工艺设计中，采用更宽更厚的引线框架来加强压力振动试验。Cyntec动力扼流圈（汽车级）在材料技术上，使用金属粉末获得更好的饱和和散热，从而节省空间、更好的电磁干扰、更高的温度稳定性和较低的声音噪音。
Cyntec经过验证的设计和工艺为汽车应用提供了高可靠性、高热特性和高效率的反应堆。
Cyntec动力扼流圈（汽车级）的特点
高性能(ISAT)是通过金属粉末压制铁芯来实现的。
薄型：最大厚度2.1mm
通过低DCR实现低损失
能够对应相应的高频
100%无铅(Pb)符合RoHS标准
遵守AEC-Q 200
Cyntec动力扼流圈（汽车级）的应用
信息和娱乐系统，LED前照灯和DRL，自动驾驶仪，仪表板和其他直流-直流转换电路。
深圳市立维创展科技授权代理经销Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。
详情了解Cyntec电源模块请点击：http://www.leadwaytk.com/brand/16.html
或联系我们的销售工程师：0755-83642657 QQ: 1596595568
2016 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VCTA20161B | 2 | 1.6 | 1.2 | 0.15〜6.8 | 11.0〜670.0 | 0.7〜6.1 | 1.0〜7.5 |
VCUW20161B | 2 | 1.6 | 1.2 | 0.24〜2.2 | 27.0〜168.0 | 1.6〜3.8 | 2.1〜6.5 |
2520 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VCTA25201B | 2.5 | 2 | 1.2 | 0.1〜10.0 | 9.0〜530.0 | 0.8〜7.7 | 1.3〜12.8 |
VCUW25201B | 2.5 | 2 | 1.2 | 0.47〜4.7 | 21.0〜210.0 | 1.3〜4.7 | 2.0〜6.5 |
VCUW25201B-MS5 | 2.5 | 2 | 1.2 | 6.8 | 320.0〜385.0 | 1.0〜1.1 | 1.7〜1.9 |
3225 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VCTA32251B | 3.2 | 2.5 | 1.2 | 0.15〜15.0 | 10.0〜804.0 | 0.7〜6.8 | 1.0〜11.6 |
4 * 4 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VCHA042A | 4.2 | 4 | 2.1 | 0.33〜10 | 5.8〜129.0 | 2.2〜10.9 | 2.0〜13.5 |
VCHW042A | 4.2 | 4 | 2.1 | 3.3〜10.0 | 38.0〜192.0 | 2.0〜4.9 | 3.0〜5.0 |
5 * 5 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VCMT053T-MN52M | 5.45 | 5.25 | 2.8 | 0.33〜15.0 | 4.5〜196.0 | 2.2〜16.7 | 1.9〜11.2 |
VCMT053T-MS5 | 5.45 | 5.25 | 2.8 | 0.08 | 2.0〜2.4 | 20.5〜22.8 | 35.0〜40.8 |
VCUW053T | 5.45 | 5.25 | 2.8 | 0.1〜1.0 | 1.8〜11.5 | 9.2〜24.0 | 9.3〜35.0 |
VCHA054T | 5.4 | 5.2 | 3.8 | 2.2〜22.0 | 21.8〜174.0 | 2.2〜6.9 | 2.9〜10.9 |
6 * 6 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VCMT063T-MN5TM | 6.95 | 6.6 | 2.8 | 1.0〜22.0 | 6.5〜174.0 | 2.5〜13.0 | 2.1〜13.0 |
VCHA064E | 6.95 | 6.6 | 4.3 | 68 | 305〜345 | 1.6〜1.8 | 2.1〜2.4 |
7 * 7 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VCHA075D | 7.7 | 7.2 | 5.2 | 1.5〜68.0 | 6.1〜255.0 | 1.8〜11.4 | 2.4〜16.3 |
VCUW075D | 7.7 | 7.2 | 5.2 | 100 | 313〜348 | 1.8〜2.0 | 2.2〜2.6 |
8 * 8 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VCHA085D | 8.7 | 8.2 | 5.2 | 1.0〜47.0 | 4.0〜135.0 | 2.6〜15.5 | 4.8〜22.0 |
10 * 10 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VCHA105D | 10.85 | 10 | 5.2 | 0.68〜100.0 | 1.85〜234.0 | 2.5〜32.0 | 3.0〜46.0 |
VCHA106T | 10.85 | 10 | 5.8 | 22.0〜47.0 | 40.0〜75.0 | 3.9〜5.6 | 5.1〜9.2 |
VCHW105D | 10.85 | 10 | 5.2 | 1.45〜5.6 | 3.75〜12.0 | 13.5〜23.5 | 13.0〜35.1 |
VCMT104T-MN53M | 10.85 | 10 | 3.8 | 2.2〜47.0 | 8.0〜178.0 | 2.7〜12.3 | 2.7〜13.9 |
VCMT104T-MN54M | 10.85 | 10 | 3.8 | 0.19〜1.0 | 0.96〜3.10 | 21.3〜41.0 | 17.5〜55.0 |
VCSC108T | 10.85 | 10 | 8.5 | 10.0〜15.0 | 31.0〜46.8 | 4.6〜5.3 | 9.1〜12.4 |
VCSC108T-MS6K | 10.85 | 10 | 8 | 22 | 83.0〜99.0 | 3.1〜3.4 | 7.1〜8.3 |
VCUW104T | 10.85 | 10 | 3.8 | 68.0〜100.0 | 183〜288 | 2.2〜2.8 | 2.5〜4.0 |
VCMI104T | 10.85 | 10 | 3.8 | 15.0〜33.0 | 47〜102.0 | 3.5〜5.1 | 3.6〜6.5 |
13 * 13 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VCMT136E-MN54M | 13.45 | 12.6 | 6.3 | 1.0〜47.0 | 1.65〜104.0 | 3.8〜43.2 | 3.3〜26.0 |
音频扼流圈 |
|
|
|
|
|
|
|
零件号 | 尺寸（毫米） | 电感范围（μH） | DCR范围（mΩ） | 热额定值 直流放大器。Idc（A） | 饱和度 直流放大器。伊萨特（A） |
VAMV06077E | 6.9 | 7.6 | 7.3 | 1.0〜22.0 | 5.4〜134.0 | 2.0〜9.8 | 3.7〜19.3 |
VAMV08089A | 8.15 | 8 | 8.9 | 6.8〜22.0 | 23.5〜105.0 | 2.2〜4.7 | 3.9〜9.6 |
VAMV1009AA | 10.2 | 9.2 | 10.85 | 1.0〜22.0 | 3.3〜56.0 | 3.2〜13.0 | 7.3〜50.0 |
