HEROTEK零偏置肖特基检波器（Zero Bias Schottky Detectors ）无需外加偏置电压，兼具快速响应（<5ns）、宽动态范围（-50dBm至+20dBm）及低噪声特性，广泛用于微波/毫米波接收、功率监测、雷达/ECM系统等领域，其100KHz-26.5GHz宽频覆盖与-55℃~+125℃热稳定性，成为通信、测试测量及国防科技的核心射频检测器件。

关键特性

频率范围：100 MHz – 50 GHz（分波段覆盖）

输入功率：–55 dBm 至 +20 dBm（标称）

电压灵敏度：≥ 0.4 mV/µW（@ 0 dBm，50 Ω）

视频阻抗：1 kΩ – 100 kΩ（可选）

响应时间：< 10 ns（典型）

封装：同轴（SMA、K、2.92、2.4、1.85 mm）或波导

温度范围：–55 °C ~ +100 °C（工作）

技术优势：高性能与可靠性的结合

零偏置设计

l 无需外部偏置电压：简化电路设计，降低功耗和成本，特别适合无主电源场景（如RFID设备、雷达待机模式）。

l 低正向压降：肖特基二极管的金属-半导体结构使其正向压降低至0.1-0.3V，响应速度比传统二极管快10倍以上。

l 高灵敏度：低电平灵敏度达1.0 mV/μW，切向灵敏度典型值-50 dBm，可检测极微弱信号（如雷达回波、毫米波通信信号）。

宽频覆盖与平坦响应

l 频率范围：从100 KHz到26.5 GHz，覆盖微波至太赫兹频段，满足通信、雷达、测试测量等多领域需求。

l 频率响应平坦度：典型值±0.5 dB（至18.5 GHz），高频端（26.5 GHz）扩展至±1.0 dB，确保信号检测准确性。

高动态范围与热稳定性

l 输入功率范围：-50 dBm至+20 dBm，输出电压10 μV–5 V，适应从微弱信号到较强信号的检测。

l 极端温度稳定性：在-55℃至+125℃范围内，典型热稳定性±0.5 dB，适用于航空航天、国防科技等严苛环境。

小型化与标准化封装

l 标准封装尺寸：1.05英寸（长）×0.32英寸（直径），便于集成到紧凑系统中。

l 接口类型：支持SMA（公头/母头）、BNC、N型等主流连接器，兼容性强。

典型应用场景

雷达与导弹制导系统

l 微弱信号检测：高灵敏度特性使其成为雷达发射机监测、导弹制导回波信号检测的理想选择。

l 毫米波应用：在26.5 GHz频段优化设计，适用于毫米波通信、汽车雷达等高频场景。

实验室测试设备

l 功率计与频谱分析仪校准：平坦频率响应和低驻波比（VSWR≤1.5:1）确保测试精度。

l 信号监测：实时监测发射机输出功率，支持通信网络、工业测量等领域的信号质量评估。

电源与信号管控

l 开关电源监测：宽动态范围可覆盖电源输出功率波动，确保系统稳定性。

l RFID设备：零偏置设计降低功耗，延长设备续航时间。

新兴技术领域

l 太赫兹技术：在微波至太赫兹范围内实现高效功率检测和混频，支持6G通信、安检成像等前沿应用。

l 脉冲信号源调平：快速响应特性使其适用于脉冲雷达、电子战等系统的信号调平。

深圳市立维创展科技有限公司授权代理销售HEROTEK检波器、放大器、限幅器、PIN开关、信号发生器等产品，具备出色性能、高可靠性与快速交付优势，欢迎咨询。

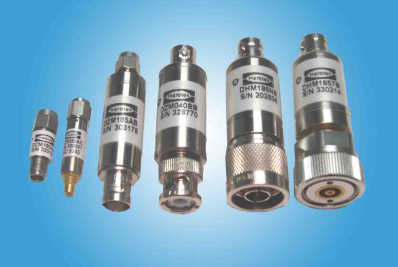

常见型号举例（HEROTEK 零偏置系列）
