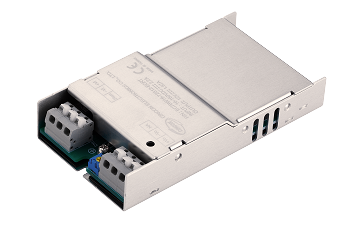

EC7BW18-ECRT/EDRT超宽输入DC-DC转换器Cincon
发布时间：2023-12-29 17:08:52 浏览：791
EC7BW18-ECRT/EDRT超宽输入DC-DC转换器满足EN50155标准规定，内嵌浪涌电流限制器、维护电路和EMI解决方案，用作高速铁路交付供电系统解决方案。与无源浪涌电流限制器相比较EC7BW18-ECRT/EDRT具有较强的效率损耗性能，受周围温度影响不大。
除了满足EN50155标准规定，EC7BW18-ECRT/EDRT还包含会见S2、S3和C2需求的电容器、浪涌电流限制器、维持电路和EMI解决方案。不需要额外模块和电源电路。
特征
效率高达88%
稳定开关频率
稳压电路输出
负逻辑远程控制开/关
低空载功能损耗
全面保护（OTP/OCP/OVP/UVLO）
3000VacI/O隔离
工作机壳温度-40至+100℃
直流模块UL62368-1第二次（强化绝缘）认证
满足EN55032/EN55035/EN50155/EN50121-3-2/EN45545-2
安全性满足IEC/EN/UL62368-1
底盘组装，底板制冷
低浪涌电流
输入反接保护
EN50155ClassS3/ClassC2CriteriaA不带外部电容器
输出LED显示灯
4.45”x2.33”x0.85”规格
零件号 | 输入电压 | 输出电压 | 输出电流 | 空载输入电流 | 效率 （％） | 输入/输出隔离电压 |
EC7BW18-72S05-ECRT | 10~160V | 5V | 4A | 8毫安 | 84 | 3000VAC |
EC7BW18-72S12-ECRT | 10~160V | 12V | 1.67A | 10毫安 | 87 | 3000VAC |
EC7BW18-72S15-ECRT | 10~160V | 15V | 1.33A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D12-ECRT | 10~160V | ±12V | ±0.833A | 10毫安 | 87 | 3000VAC |
EC7BW18-72D15-ECRT | 10~160V | ±15V | ±0.667A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D24-ECRT | 10~160V | ±24V | ±0.417A | 10毫安 | 88 | 3000VAC |
EC7BW18-72S05-EDRT | 10~160V | 5V | 4A | 8毫安 | 84 | 3000VAC |
EC7BW18-72S12-EDRT | 10~160V | 12V | 1.67A | 10毫安 | 87 | 3000VAC |
EC7BW18-72S15-EDRT | 10~160V | 15V | 1.33A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D12-EDRT | 10~160V | ±12V | ±0.833A | 10毫安 | 87 | 3000VAC |
EC7BW18-72D15-EDRT | 10~160V | ±15V | ±0.667A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D24-EDRT | 10~160V | ±24V | ±0.417A | 10毫安 | 88 | 3000VAC |
EC7BW18-72S05-ECRTP | 10~160V | 5V | 4A | 8毫安 | 84 | 3000VAC |
EC7BW18-72S12-ECRTP | 10~160V | 12V | 1.67A | 10毫安 | 87 | 3000VAC |
EC7BW18-72S15-ECRTP | 10~160V | 15V | 1.33A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D12-ECRTP | 10~160V | ±12V | ±0.833A | 10毫安 | 87 | 3000VAC |
EC7BW18-72D15-ECRTP | 10~160V | ±15V | ±0.667A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D24-ECRTP | 10~160V | ±24V | ±0.417A | 10毫安 | 88 | 3000VAC |
EC7BW18-72S05-EDRTP | 10~160V | 5V | 4A | 8毫安 | 84 | 3000VAC |
EC7BW18-72S12-EDRTP | 10~160V | 12V | 1.67A | 10毫安 | 87 | 3000VAC |
EC7BW18-72S15-EDRTP | 10~160V | 15V | 1.33A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D12-EDRTP | 10~160V | ±12V | ±0.833A | 10毫安 | 87 | 3000VAC |
EC7BW18-72D15-EDRTP | 10~160V | ±15V | ±0.667A | 10毫安 | 88 | 3000VAC |
EC7BW18-72D24-EDRTP | 10~160V | ±24V | ±0.417A | 10毫安 | 88 | 3000VAC |
