​DTM180系列微波脉冲/连续波功率检波器

发布时间：2023-11-22 17:13:03     浏览：756

微波脉冲检测器意味着时间短、波形极其尖锐的微波信号。微波脉冲探测器的振幅和持续时间通常很短，但其频率很高，可以达到每秒数千亿次。微波脉冲检测器传输速率短，但功率高，能穿透墙壁和障碍物，广泛应用于雷达测量和通信对抗中。

连续波功率检波器是指波形连续的微波信号，其频率通常在1GHz到100GHz之间。连续波功率检测器可以在超长距离传输中保持较高的信号强度，因此被广泛应用于卫星通信和机载雷达中。微波连续波与脉冲波相比，功率较低，一般用于数据通信通信等低功率技术应用。

DTM180系列检波器特征

1ms典型升高时间响应（通过50Ω电缆线进到50Ω负载）

内嵌1瓦CW保护电路

平整的频率响应（典型值±0.5dB）

适配输入能够实现低VSWR（功率高达+10dBm时最高值为2:1）

在整体温度范围内持续输出（典型值±0.5dB，-15°C至+85°C）

提供微型规格尺寸

密封性模块经久耐用

应用领域

精确测量脉冲上升时间、脉冲宽度和脉冲功率

连续波功率测量

迅速反馈整平电源电路

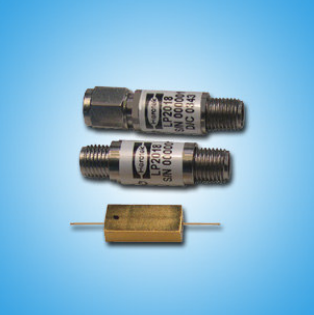

HEROTEK (17).png

Model

Freq Range

Typ Sensitivity

K(mV/mW)

Rise Time

(nsec)

Max Input Power(W)

Max

VSWR

Connector

Input

Connector

Output

DTM180AA

1.0-18.0

300

2(max)1(typ)

1

2:1

SMA(M)

SMA(F)

DTM180AB

1.0-18.0

300

2(max)1(typ)

1

2:1

SMA(M)

BNC(F)

DTM180NB

1.0-18.0

300

2(max)1(typ)

1

2:1

Type N (M)

BNC(F)
