ARRA大功率固定衰减器
发布时间：2022-02-17 16:55:05 浏览：842
固定衰减器可分为片状衰减器、同轴衰减器和波导衰减器。同轴固定衰减器是检测和测量中最常用的射频器件之一。测试工程师必须考虑的两个指标，即工作频率范围和功率容量。常用的商业固定同轴衰减器的功率从0.5W开始，最大为4kw，最大工作频率可达67ghz。固定衰减器的冷却方式可分为自然冷却、油冷却和强迫空气冷却。

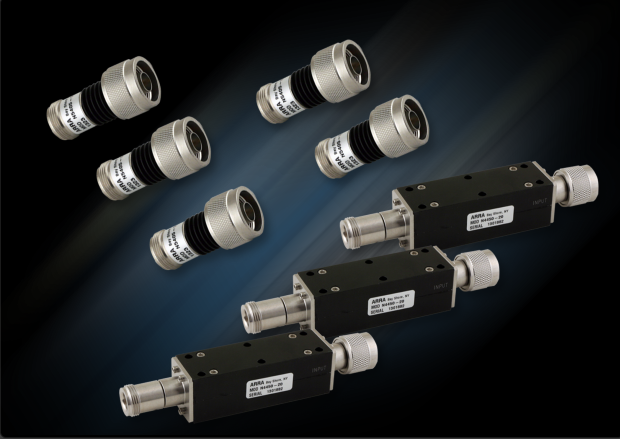

ARRA大功率固定衰减器的功率范围为DC-6GHz、DC-4GHz，衰减值可高达60dB，ARRA产品标准符合MIL-Q-9858A和MIL-I-45208，并满足NASA和航天标准。
一般规格
工作频率范围： DC-6GHz、DC-4GHz；
衰减值：3、6、10、20、30 dB标准值，可提供高达60dB的值；
射频功率：峰值功率-5微秒脉冲，0.05%占空比；
标称阻抗： 0.50欧姆；
连接器： SMA或N(M/F)；
材质：连接器-不锈钢；
中心导体：镀金，铍铜；
机壳：黑色阳极氧化铝；
规格型号： SMA0-3393；
深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。
详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html
5 瓦型号 |
频率范围 (GHz) | 射频功率 (W) | 衰减 | 偏差 | 驻波比（Max值） | 长度（Max） | 直径 | 型号。 * |
平均 | 顶峰 | （标称dB） | (±dB) | DC-4.0 | 4.0-6.0 | SMA | ñ | （Max） | SMA Conn | NConn |
DC-6.0 | 5 | 250 | 1-6 | 0.30 | 1.15 | 1.20 | 1.23 | 1.93 | 0.63 | 5405-XX | N5405-XX |
7-20 | 0.50 | 1.23 | 1.93 |
21-30 | 0.75 | 1.23 | 1.93 |
31-60 | 1.50 | 1.51 | 2.22 |
10 瓦型号 |
频率范围 (GHz) | 射频功率 (W) | 衰减 | 偏差 | 驻波比（Max） | 长度（Max） | 直径 | 型号 *
仅限标准值 |
平均 | 顶峰 | （标称dB） | (±dB) | （Max） | SMA | ñ | （Max） | SMA Conn | N Conn |
DC-6.0 | 10 | 500 | 1-6 | 0.30 | 1.20 | 1.74 | 2.45 | 1.02 | 5410-XX | N5410-XX |
7-20 | 0.50 |
21-40 | 0.70 |
20 瓦型号 |
|
频率范围 (GHz) | 射频功率 (W) | 衰减 | 偏差 | 驻波比（Max） | 长度（Max） | 直径 | 型号 *
仅限标准值 |
|
平均 | 顶峰 | （标称dB） | (±dB) | （Max） | SMA | ñ | （Max） | SMA Conn | N Conn |
|
| 20 |
| 1-6 | 0.30 | 1.20 |
|
DC-6.0 | 500 | 7-20 | 0.50 | 2.38 | 3.10 | 1.52 | 5420-XX | N5420-XX |
|
|
| 21-30 | 0.75 |
|
|
50 瓦型号（需要散热） |
频率范围 (GHz) | 射频功率 (W) | 衰减 | 偏差 | 驻波比（Max） | 长度（Max） | 直径 | 型号。 * |
平均 | 顶峰 | （标称dB） | DC-2.0 | 2.0-4.0 | DC-4.0 | SMA | ñ | （Max） | SMA Conn | NConn |
| 50 |
| 1-6 | 0.30 | 0.50 |
|
|
|
|
|
|
DC-4.0 | 5000 | 7-20 | 0.50 | 0.75 | 1.25 | 4.67 | 5.35 | 1" 平方米 | 4450-XX | N4450-XX |
|
| 21-40 | 1.00 | 1.50 |
|
* XX = 衰减值。例如：N5410-16 |
