Anaren射频和特殊元件Xinger® – 延迟线

发布时间：2022-02-16 17:12:47 浏览：1586

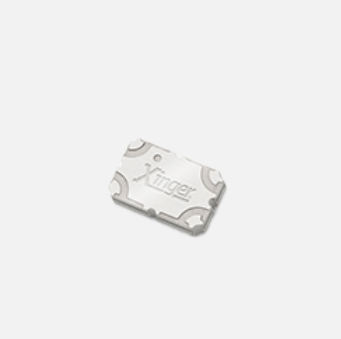

Anaren射频和特殊元件Xinger®–延迟线特别适合0.3–2.7GHz的放大器线性化应用领域。这些表面贴装延迟线选用多层传输线构造，与其它延迟构造相比较，该构造使单位面积的延迟最大化。Anaren射频和特殊元件Xinger®–延迟线的小尺寸使它们适用于级联以获得更长的延迟。并且Anaren延迟线还为客户提供了一种低成本、高质量的替换传统同轴和滤波器的可用解决方案。这些组件选择满足RoHS标准的浸锡表层处理。

深圳市立维创展科技是Anaren品牌的经销商，主要提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品，产品原装库存，极具价格优势，欢迎咨询

详情了解Anaren请点击：http://www.leadwaytk.com/brand/11.html

零件编号	频率	power	尺寸	回波损耗	插入损耗	幅度平坦度	平均延迟
	GHz	W	in	dB	dB/ns	dB-p	ns
XDL15-3-030S	0.1 - 2.7	1	0.4 x 0.2	212	1.5	N/A	2.85 +/- 0.30
XDL15-2-020S	0.3 - 2.7	1	0.4 x 0.2	14	1.1	0.1	2.20 +/- 0.20
XDL09-9-204	0.8 - 0.9	1	2.0 x 1.0	20	0.35	0.2	20.25 +/- 0.40
XDL09-9-224S	0.8 - 0.9	1	2.0 x 1.0	20	0.32	0.15	22.60 +/- 0.30
XDL20-11-180S	0.8 - 0.9	1	1.0 x 1.0	20	0.4	0.15	11.25 +/- 0.20
XDL21-7-125S	0.8 - 0.9	1	1.0 x 1.0	20	0.55	0.15	12.50 +/- 0.25
XDL09-8-080S	0.8 - 1.0	1	1.0 x 1.0	20	0.45	0.1	8.04 +/- 0.18
XDL20-6-100S	0.8 - 1.9	1	1.0 x 1.0	20	0.65	0.3	9.82 +/- 0.20
XDL20-3-050S	1.8 - 1.99	1	1.0 x 1.0	20	0.6	0.3	4.80 +/- 0.10
XDL20-7-115S	1.8 - 2.0	1	1.0 x 1.0	20	0.55	0.1	11.45 +/- 0.30
XDL20-8-140S	1.8 - 2.0	1	1.0 x 1.0	20	0.55	0.4	13.60 +/- 0.28
XDL21-7-110S	2.1 - 2.2	1	1.0 x 1.0	20	0.55	0.1	11.00 +/- 0.20
